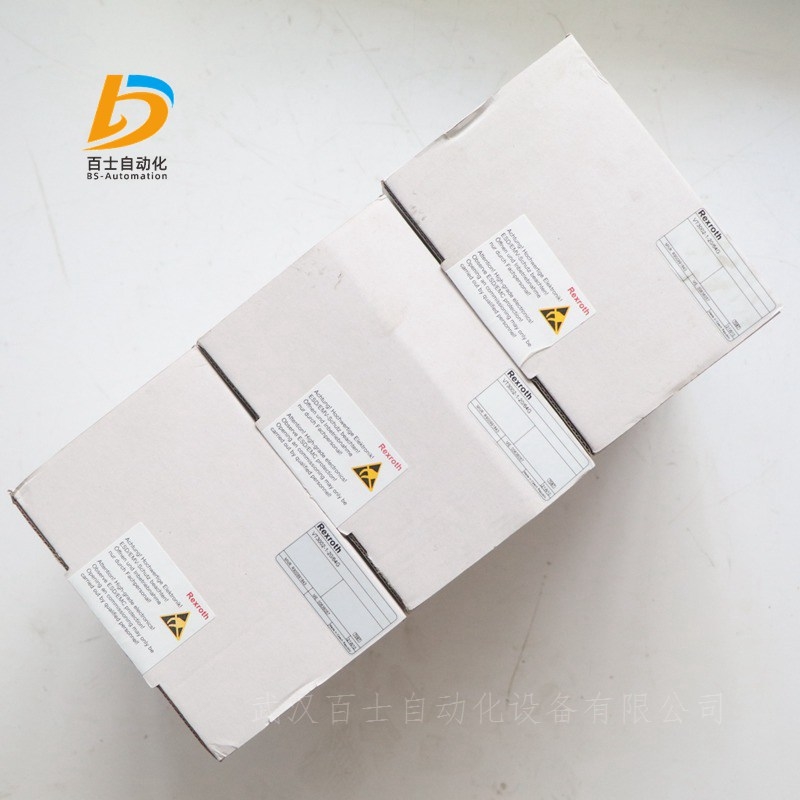

力士樂放大板支架VT3002-1-20/64G，武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品現貨供應，歡迎新老客戶詢價采購！

力士樂REXROTH支架R900991843

PCB支架 VT3002-1-2X/64G

R900991843 VT3002-1-20/64G

產品屬性

產品系列VT 3002

重量[kg]0.43

力士樂REXROTH板卡插槽

類型 VT 3002

組件系列 2X

特點

– 板卡插槽使得歐洲板卡格式的單個電子板卡的安裝和配線變得簡單，例如，在控制柜中

– 擰入式或卡入式掛帽式導軌

– 帶附加的適配器（包括在供給范圍之內），可以垂直地安裝在掛帽式導軌上

– 不平的底座

– 通過手柄啟動鎖定和釋放板卡

– 通過螺釘接線端進行連接

技術數據（有關這些參數之外的應用，請向我們咨詢！）

端子電壓符合 VDE 0110 C U 大 48 VAC/DC

電流承載能力 VT 3002…15H I 15 A

VT 3002…32D I 4 A

VT 3002…32F I 4 A

VT 3002…48F I 4 A

VT 3002…64G I 3 A

連接剖面 A 插入式螺釘接線端，大 4 mm2，形式 H = 6 mm2

連接類型（插座端子板）

VT 3002…15H 15 針插座連接器，形式 H，DIN 41612

VT 3002…32D 32 針插座連接器，形式 D，DIN 41612

VT 3002…32F 32 針插座連接器，形式 F，DIN 41612

VT 3002…48F 48 針插座連接器，形式 F，DIN 41612

VT 3002…64G 64 針插座連接器，形式 G，DIN 41612

引腳

VT 3002…15H 雙數，行 d/z

VT 3002…32D 雙數，行 a/c

VT 3002…32F 雙數，行 b/z

VT 3002…48F 雙數，行 d/b/z

VT 3002…64G 雙數，行 f/d/b/z

允許的環境溫度范圍 ? –20 至 +70 °C

單/雙板卡歐洲格式重量 m 0.5 kg / 0.8kg

安裝注意事項

按下黃色操作桿并插入板卡。該板卡只能在鎖緊控制桿重復啟動之后進行解鎖和取出。

對于電纜的連接，兩個板卡導軌之間的連接腹板可以移除或卡入在另一端。

德國力士樂REXROTH放大板支架訂貨號和型號：

1834486001 VT3002-1-20/32F

1834486002 VT3002-2-2X/32D

R900020153 VT3002-1-20/32D

R900020154 VT3002-1-20/48F

R900991843 VT3002-1-20/64G

力士樂REXROTH比例溢流閥 DBETE-6X/200YG24K31A1V

R901064677 DBETE-62/200YG24K31A1V

公稱尺寸 6，P → T，P → Y，電氣帶集成電子元件，24 V DC

高性能范圍內的工業液壓閥?？煽康貙毫ο拗频皆O定值信號。

壓力等級 200 bar

直動式

連接圖ISO 4401-03-02-0-05

壓力[bar]420

流量[l/min]2

機符號P→ T、 P→ Y

連接類型底板安裝

大小6

驅動類型帶有集成電子設備的電氣

端口數量3

開關位置數量2

電源電壓24V直流電

電氣連接器接頭7極（6+PE）

電氣連接說明連接器7極（6+PE），符合EN 175201-804

連通性模擬，命令值0…10 V

符合性說明CE–電磁兼容性2014/30/EU

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封件FKM

重量[kg]1.56

力士樂REXROTH比例減壓閥0811402055

減壓閥 DRE6X-1X/175MG24-8NZ4M

0811402055 DRE6X-11/175MG24-8NZ4M

公稱尺寸 6, , P → A, , 通過外部電子元件實現電氣控制, , 24 VDC

高性能范圍內的工業液壓閥?？煽康貙毫抵林噶钪敌盘?。

滑閥

由伺服電動機控制的

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列（Z） DRE（E）

工作壓力[bar]315

流量[l/min]40

滑閥符號P→A

連接類型底板安裝

大小6.

驅動類型帶外部電子設備的電氣

端口數3.

切換位置數量2.

電源電壓24伏直流電

電子連接器3極連接器（2+PE）

電氣連接說明符合EN 175301-803的3極（2+PE）連接器，帶配套連接器

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

密封NBR

重量[kg]2.58

力士樂REXROTH比例減壓閥，

由伺服電動機控制的

類型：3DRE（M）和3DRE（M）E

尺碼10和16

組件系列7X

設定壓力315巴

流量300升/分鐘

特征

三通閥

通過帶可旋轉線圈的比例電磁閥進行操作

用于底板安裝

符合ISO 4401的移植模式

大壓力限制，可選

來自單一來源的閥門和控制電子設備

集成電子設備（OBE）（3DRE（M）E型）：

–指令值壓力特性曲線的制造公差很小

外部控制電子設備（3DRE（M）型）

線性指令值壓力特性曲線

功能、部分

閥類型3DRE（M）和3DRE（M）E是電動先導操作的三通減壓閥，具有致動器的壓力限制。

它們用于降低（P到A）和限制（A到T）系統壓力。

組成

閥門由兩個主要組件組成：

帶比例電磁閥的先導控制閥，可選帶大壓力限制

帶主控制滑閥的主閥

功能

通過先導控制閥在端口A中降低壓力的命令值相關設置。

在端口P減壓的情況下，彈簧和將主控制滑閥保持在中心位置。通過這種方式，防止了致動器的啟動跳躍。

先導流體從孔經由流量控制器、經由控制室流到節流間隙，經由管線流到端口Y。該連接將在零壓力下引入油箱。

減壓

控制室中的先導壓力隨指令值而增加。

彈簧室中的壓力通過噴嘴和主控制滑閥向右移動而積聚。

液壓油從P流向A。

端口A中的執行器壓力在彈簧室中可用。

端口A中的壓力增加到先導控制閥的設定壓力會導致主滑閥向左移動。端口A中的壓力幾乎與先導控制閥處的設定壓力相同。

壓力限制

如果端口A中的壓力超過先導控制閥的設定壓力，主控制滑閥將進一步向左移動。

這將打開從A到T的連接，并將端口A中的壓力限制在設定的命令值。

3DREM型

為了防止比例電磁閥處不可接受的高電控電流的液壓保護，這必然會導致端口A中的壓力增加，您可以選擇安裝彈簧加載的泄壓閥作為大壓力限制。

大壓力限制是預先設定的，參考相關壓力額定值。

3DREE和3DREME型（帶集成電子設備（OBE））

在功能和設置方面，這些閥門對應于3DRE和3DREM類型。在先導控制閥處，還有一個帶有控制電子設備的殼體。

電源和指令值電壓被施加到連接器上。

在工廠，指令值壓力特性曲線的調整具有很小的制造公差。

先導油供應

3DRE…XY型

外部先導油供應、外部先導油回油

先導油由單獨的先導回路從外部供應。

先導油回油通過端口Y從外部進入油箱。

3DRE…Y型

內部先導油供應，外部先導油回油

先導油供應從主閥的通道P內部實現。

先導油回油通過端口Y從外部進入油箱。

在子板中，端口X關閉。

主要技術指標

一般的

尺寸NG 10 16

重量

3DRE和3DREM型7.5kg10.3kg

3DREE和3DREME型7.6kg10.4kg

安裝位置任意，好水平

儲存溫度范圍–20…+80°C

環境溫度范圍

3DRE和3DREM型，溫度為-20…+70°C

3DREE和3DREME型，溫度為-20…+50°C

液壓的

大運行壓力

端口P和X桿350bar315bar

端口A和T桿315bar250bar

端口Y桿分離并減壓至油箱

大設定壓力通道A

壓力等級50 bar50bar50bar

壓力額定值100 bar100bar100bar

壓力額定值200 bar200bar200bar

壓力等級250 bar–250bar

壓力等級315巴315bar–

帶流量和指令的通道A中的小設定壓力值為零，見第8頁的特性曲線條形圖<5<4

大壓力限制（連續可調，在工廠設置）

壓力額定值50bar  70bar

壓力等級100巴130bar

壓力等級200巴230bar

壓力等級250巴（尺寸16）270巴

壓力等級315巴（尺寸10）350巴

大流量125l/min300l/min

先導流量1.1l/min

液壓油溫度范圍–20…+80°C

粘度范圍15…380mm2/s

滯后±3%

重復精度<±2%

線性度±3.5%

指令值壓力特性曲線的制造公差，與滯后特性曲線有關；壓力增加

3DRE（M）<±1.5%

3DRE（M）E<±1.5

3DRE（M）<±5%

3DRE（M）E<±1.5%

階躍響應Tu+Tg 命令值10%→90%<140ms

密封：NBR、FKM

液壓油的信息：

所用液壓油的點火溫度必須比高表面溫度高50 K。

可生物降解和阻燃-含水：如果使用鍍鋅部件（如“J3"或“J5"型）或含鋅部件，少量溶解的鋅可能會進入液壓系統，導致液壓油加速老化。鋅皂可能作為化學反應產物形成，這可能會堵塞過濾器、噴嘴和電磁閥，特別是在與局部熱量輸入有關的情況下。

阻燃-含水：

由于HFC液壓油的氣蝕傾向增加，與使用礦物油HLP相比，該部件的生命周期可能縮短30%。為了減少氣蝕效應，建議（如果可能的話，具體針對安裝）將端口T中的回流壓力備份到部件壓差的約20%。

根據使用的液壓油，環境和液壓油溫度不得超過50°C。為了減少進入部件的熱量輸入，需要調整比例閥和高響應閥的指令值曲線。

電氣

版本“G24"“G24-8"

小電磁閥電流≤100mA≤100mA

大電磁閥電流 1600±10%mA800±5%mA

電磁線圈電阻

20°C時的冷值5.5? 20.6?

大熱值8.05? 33?

占空比100% 100%

電氣、集成電子（OBE）

電源電壓

標稱電壓 24VDC

下限值 21VDC

上限值 35VDC

電流消耗≤1.5A

熔斷器保護2A（時滯）

輸入

電壓 0…10V

電流 4…20mA

輸出：實際電流值 1mV/mA

閥門防護等級符合EN 60529IP65（電氣連接正確安裝）

集成電子設備（OBE）

功能

電子設備通過端口A和B提供電壓。命令值被施加到差分放大器端口D和E。

通過特性曲線生成器，將指令值電磁閥電流特性曲線調整到閥門，從而補償液壓系統中的非線性，并創建線性指令值壓力特性曲線。

電流控制器獨立于電磁線圈電阻控制電磁電流。

用于控制比例電磁閥的電子設備的功率級是一個斬波放大器，時鐘頻率約為180 Hz至400 Hz。輸出信號是脈寬調制（PWM）的。

為了檢查電磁閥電流，可以在針腳F（+）和針腳C（–）之間的接頭處測量與電磁閥電流成比例的電壓。1 mV對應1 mA電磁閥電流。

德國力士樂REXROTH比例減壓閥訂貨號和型號：

R900244331 3DRE10P-6X/315YG24K4V

R901218236 3DREM10P-7X/200YG24K4V

R901280845 3DREE10P-7X/200YG24K31F1V

R901246371 3DREE10P-7X/100YG24K31F1V

R901275767 3DREME10P-7X/100YG24K31F1V

R901218097 3DREME10P-7X/200YG24K31F1V

R901220113 3DREME10P-7X/200YG24K31A1V

R901293211 3DREME10P-7X50YG24K31A1V

R901240745 3DREME10P-7X/315YG24K31A1V

R901226627 3DREE16P-7X/200YG24K31F1V

R901218887 3DREM16P-7X/200YG24K4V

R901218887 3DREM16P-73/200YG24K4V

R901229466 3DREME16P-7X/250YG24K31A1V

R901218100 3DREME16P-7X/200YG24K31F1V

R901218100 3DREME16P-7X/200YG24K31F1V

力士樂REXROTH比例減壓閥R901229466

減壓閥 3DREME16P-7X/250YG24K31A1V

R901229466 3DREME16P-73/250YG24K31A1V

公稱尺寸 16, , P → A, , 通過集成電子元件實現電氣控制, , 24 VDC

高性能范圍內的工業液壓閥?？煽康貙毫抵林噶钪敌盘枴?/p>

產品屬性

連接圖ISO 4401-07-07-0-05

產品系列3DRE（M）（E）

工作壓力[bar]315

流量[l/min]300

滑閥符號P→A

連接類型底板安裝

大小16

驅動類型帶車載電子設備的電氣

端口數4.

切換位置數量2.

電源電壓24伏直流電

電子連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的連接器7極（6+PE）

無線連接模擬，命令值0…10 V

符合性說明CE–根據EMC指令2014/30/EU

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]9.98

力士樂REXROTH比例減壓閥R901218887

減壓閥 3DREM16P-7X/200YG24K4V

R901218887 3DREM16P-73/200YG24K4V

公稱尺寸 16, , P → A, , 通過外部電子元件實現電氣控制, , 24 VDC

高性能范圍內的工業液壓閥。可靠地將壓力降至指令值信號。

產品屬性

連接圖ISO 4401-07-07-0-05

產品系列3DRE（M）（E）

工作壓力[bar]315

流量[l/min]300

滑閥符號P→A

連接類型底板安裝

大小16

驅動類型帶外部電子設備的電氣

端口數4.

切換位置數量2.

電源電壓24伏直流電

電子連接器3極連接器（2+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]9.7

力士樂REXROTH先導式比例減壓閥

DRE, DREE

規格 6

組件系列 1X

大工作壓力 210 bar

大流量 30 l/min

連接類型  底板安裝

油口安裝面  ISO 4401-03-02-0-05

安裝位置  任意

周圍溫度范圍  -20 … +70℃

存儲溫度范圍  -20 … +80℃

防護等級符合 EN 60529 標準  IP65（如果使用的是適合且正確安裝的連接插頭。）

符合性 根據 EMC 指令 2014/30/EU 檢查 CE  EN 61000-6-2 和 EN 61000-6-3

液壓油溫度范圍  -20 … +80℃

粘度范圍  15 … 380mm2/s

液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15

先導流量  0.65l/min

大流量  30l/min

礦物油  HL, HLP

合適的密封材料  NBR, FKM

滯后  ± 2.5%

重復精度  < ± 2%

線性  ± 3.5%

控制值壓力特性曲線的制造公差  ± 2-3%

階躍響應  ≈ 150ms

電源  24VDC

小控制電流  100mA

大控制電流  1600mA

電磁線圈的電阻

20 °C 時的低溫值  5Ω

大高溫值  7.5Ω

占空比  100%

電流消耗  1.5A

外部保險裝置  2A. 時間延遲

輸入

電壓  0 … 10V

電流  4 … 20mA

用于在接口 A（帶壓力限制裝置）中減壓

通過比例電磁鐵操作

用于底板安裝

油口安裝面符合 ISO 4401-03-02-0-05

使用外部控制電子元件進行操作時，借助電氣調節，設定值壓力特性曲線的制造公差較小

接口 A 中的小調定壓力

帶集成電子元件 (OBE)，可選

符合 EMC 指令 2014/30/EU 的 CE 標準

DRE(E) 型閥門是電控先導式三通減壓閥，可以為用電器提供壓力限制。該閥門用于降低系統壓力。

該閥門基本上由先導控制閥、比例磁鐵、帶主控制閥芯的主閥構成。

型號 DRE

通過比例磁鐵 在通道 A 中根據額定值調整待降低的壓力。

使用已卸壓的接口 P 時，彈簧將主控制閥芯保持在初始位置。

借此打開 A 至 T 的連接并阻止 P 至 A 的連接。

從接口 P 到環形通道的壓力連接。

先導油從孔流向接口 T，通過流量調節器、噴嘴流向先導控制閥，通過節流間隙流向縱向槽和孔。

減壓

控制室中先導壓力的形成作為設定值的函數。

將主控制閥芯向右移動，液壓油從 P 流向 A。

通過通道和噴嘴在彈簧腔的接口 A 中形成用電器壓力。

將接口 A 中的壓力提升至先導控制閥 的設定壓力，這會導致主控制閥芯向左移動。接口 A 中的壓力與先導控制閥 的設定壓力大致相同。

壓力限制

如果接口 A 中的壓力超過了先導控制閥 的設定壓力，則主控制閥芯繼續向左移動。

借此斷開從 A 到 T 的連接，并將接口 A 中所生成的壓力限制為已設定的設定值。

型號 DREE – 帶集成電子元件 (OBE)

這些閥門在功能和結構上都符合 DRE 類型。比例磁鐵 上還裝有一個配有控制電子元件的外殼 。

通過設備插頭連接電源電壓和設定值電壓或設定值電流。

出廠時通過較小的樣本偏差微調設定值壓力特性曲線。

德國力士樂REXROTH比例減壓閥訂貨號和型號：

R900932943 DRE6-11/100MG24K4M

R901208854 DRE6-1X/100MG24N9K4M

R901208855 DRE6-1X/210MG24N9K4M

R901432050 DREE6-1X/210MG24N9K24A1M

力士樂REXROTH比例減壓閥

減壓閥 DRE6-1X/100MG24K4M

R900932943 DRE6-11/100MG24K4M

公稱尺寸 6，P → A，電氣帶外部放大器，24 V DC

高性能范圍內的工業液壓閥。可靠地將壓力降低到設定值信號。

滑閥

先導式

連接圖ISO 4401-03-02-0-05

壓力 [bar]315

體積流量 [l/min]30

活塞符號P → A

連接類型板材結構

標稱尺寸6

驅動類型電氣帶外接電子元件

連接數3

開關位置數2

電源電壓24 VDC

電插頭設備插頭 3 針 (2 + PE)

電氣連接說明3 針設備連接器 (2 + PE)，符合 EN 175301-803

液壓油HL,HLP,HLPD,HVLP,HVLPD,HFC

密封NBR

重量 [kg]1.86

力士樂REXROTH先導式比例溢流閥

內置有電子控制單元(OBE）和位置反饋器

型號DBEBE6X

通徑_(NG) 6

設備系列1X

天工作壓力 P 315 bar, T 250 bar

矢體積流量40I/min

特征

-具有位置反饋功能和內置式電子控制單元的先導閥，用于限制系統壓力

（控制油僅在內部）

-可通過銜鐵相對于壓縮彈簧的位置進行調節

-位置可調，小滯后量<1%，執行時間短，

-即使當電子控制單元損壞時，也能大程度地實現過壓保護

（線圈電流I>|ma）

-用于閥板安裝，安裝孔符合ISO 4401-03-02-0-94,

-線纜插座根據 DIN43563-AM6

-適用于內置式電子控制單元

CE，EMV 規范 EN 61000-6-2:2002-08 和EN 61000-6-3:2002-08 均能滿足

Ue=24Vnom=

電氣連接6P+PE

控制信號

-標準型 0...+10 V (A1)

-變型 4...20 mA (F1)

出廠時已校準閥特性曲線

功能，剖面圖

概述

DBEBE6X型比例溢流閥是用來限制系統壓力的先導閥?？衫脙戎檬诫娮涌刂茊卧?，通過位置可調的比例電磁鐵進行控制。

使用這些閥能夠實現較短的執行時間和較小的滯后量。

基本原理

通過電子控制單元確定某個設定值，對系統壓力進行調節。電子控制單元根據設定值對位置可調的電磁鐵進行控制。

比例電磁閥用來克服彈簧力保持住位置，彈簧力與系統壓力成正比。

通過供油孔將流量小于<0,61/min的控制油供應給先導級。

通過錐孔/座孔構造確定壓力級“Pmax"。

提供大程度的過壓保護

如果電子控制單元中出現故障，并因此失控而超過了線圈電流（Imax），則主要由大彈簧力來實現過壓保護。

圓柱頭螺絲  2910151166

線纜插座

1834482022

1834482026

1834482023

1834482024

1834482252

測試與維修設備

VT-PE-TB3 型測試盒

VT-PA-2 型測量適配器6P+PE

技術參數

常規參數

結構型式

先導級座閥

主級滑閥

控制具有位置調節功能的比例電磁閥，OBE

安裝方式板式連接,NG6 安裝孔 (ISO 4401-03-02-0-94)

安裝位置任意

環境溫度范圍-20...+50℃

質量3.4kg

抗振強度，試驗條件大25g，三維隨機振動試驗（24小時)

液壓參數(使用HLP 46 的測定值，油=40℃士5°C)

液壓油符合DIN51524...535標準的液壓油，可根據需要使用其它介質

粘度范圍

推薦值20...00mm2/s

大允許值10...800mm2/s

液壓油溫度范圍-20...+70℃

液壓油的大允許污染程度清潔度等級根據ISO 4406 (c)等級18/16/131)

大調節壓力（當Q=1I/min)80bar180bar315bar

小壓力（當 Q=1 I/min)7bar8bar10bar

大過壓保護

機械式，例如當線圈電流I>Ima<90bar<190bar<325bar

大工作壓力接口P：315bar

大壓力接口T：250bar

控制油流量大約0,6Vmin

大流量40Vmin

靜態/動態參數

滯后量≤1%

加工公差≤±50%

執行時間

100%信號變化70ms

10%信號變化15ms

溫度波動<1% 當AT= 40°C

電氣參數，集成于閥中的電子控制單元

相對接通時間100%  ED

防護等級IP 65, 根據 DIN 40050 和 IEC 14434/5

連接線纜插座 6P+PE, DIN 43563

功耗電磁鐵45 mm=40VA大

外部保險絲2.5 A

力士樂REXROTH先導式比例溢流閥訂貨號和型號：

0811402084 DBEBE6X-1X/80G24K31F1M

0811402076 DBEBE6X-1X/315G24K31A1M

R901126712 DBEBE6X-1X/315G24K31F1M

R901126712 DBEBE6X-11/315G24K31F1M

力士樂REXROTH比例溢流閥0811402076

比例溢流閥 DBEBE6X-1X/315G24K31A1M

0811402076 DBEBE6X-11/315G24K31A1M

規格 6，P → T，集成電子元件，24 V DC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

閥座

由伺服電動機控制的

壓力等級315巴

模擬電子學

產品屬性

連接圖ISO 4401-03-02-02-94

產品系列DBEBE6X

工作壓力[bar]315

流量[l/min]40

滑閥符號P→T

連接類型底板安裝

大小6.

驅動類型帶車載電子設備的電氣

端口數4.

切換位置數量2.

電源電壓24伏直流電

電子連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的7極（6+PE）連接器

無線連接模擬，命令值0…10 V

符合性說明EMC指令EN 61000-6-2:2002-08和EN 61000-6-3:2002-08

液壓油HL，HLP

密封NBR

重量[kg]3.5

力士樂REXROTH比例溢流閥R901126712

比例溢流閥 DBEBE6X-1X/315G24K31F1M

R901126712 DBEBE6X-11/315G24K31F1M

公稱尺寸 6, , P → T, , 通過集成電子元件實現電氣控制, , 24 VDC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

閥座

由伺服電動機控制的

壓力等級315巴

模擬電子學

產品屬性

連接圖ISO 4401-03-02-02-94

產品系列DBEBE6X

大工作壓力[bar]315

大流量[l/min]40

滑閥符號P→T

連接類型底板安裝

大小6.

驅動類型帶集成電子設備的電氣

端口數4.

切換位置數量2.

電源電壓24伏直流電

電子連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的7極（6+PE）連接器

無線連接模擬，指令值4…20mA

符合性說明EMC指令EN 61000-6-2:2002-08和EN 61000-6-3:2002-08

液壓油HL，HLP

密封NBR

重量[kg]3.5

力士樂REXROTH先導式比例減壓閥

DRE(M) 10, DRE(M) 20

規格 10, 25

組件系列 6X

大工作壓力 315 bar

大流量 300 l/min

安裝位置  任意

重量  4.7kg  6kg

存儲溫度范圍  -20 … +80℃

環境溫度范圍  -20 … +70℃

先導流量  0.8l/min

大流量  200l/min  300l/min

液壓油溫度范圍  -20 … +80℃

粘度范圍   15 … 380mm2/s

液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15 符合 ISO 4406 (c)

滯后  ± 3.5%

重復精度  < ± 2%

線性  ± 2%

控制值壓力特性曲線的制造公差  ± 3.5

階躍響應  10 ... 90%  ≈ 130ms

特點

用于降低系統壓力的閥

通過比例電磁鐵操作

帶可旋轉和可拆卸線圈的比例電磁鐵

用于底板安裝：油口安裝面符合 ISO 5781

A 到 Y 的第三條油路 (φ 7.5 mm)

線性化的壓力/給定值特性曲線

瞬態響應良好

可在 A 和 B 之間安裝可選單向閥

可選大壓力限制

DRE(M) 型閥門屬于先導式減壓閥。這些閥可用于降低工作壓力。

這些閥門的基本構成是帶比例電磁鐵的先導控制閥、帶主閥心的主閥，以及可選單向閥。

型號 DRE...

可通過比例電磁鐵根據控制值設置通道 A 中的壓力。

在靜止位置時 – 即通道 B 中沒有壓力時 – 彈簧將主閥芯保持在其初始位置。從通道 B 到通道 A 的連接關閉。因此可避免啟動躍變。

施加在通道 A 中的壓力通過孔作用于主閥芯的面。先導油從通道 B 穿過孔 流到恒定電流控制處，恒定電流控制保持先導流量恒定，與通道 A 和 B 之間的壓降無關。先導流量從

恒定電流控制處流入彈簧腔，穿過孔和，通過閥座 流進通道Y并由此回流。通過相關放大器對通道 A 中所需壓力進行預設。比例電磁鐵將閥架向閥座方向移動，并將彈簧腔中的壓力限制為設定值。如果通道 A 處壓力低于預設控制值，則彈簧腔內的較高壓力將會令主閥芯右移。從 B 到 A 的連接打開。如果已達到 A 處的調定壓力，此時主閥芯處的力達到平衡 - 主閥芯處于控制位置。

通道 A 的閥芯端面 處壓力 = 彈簧腔閥芯端面處壓力 – 彈簧力

如果在立式液壓油柱（例如，切斷位置的液壓缸活塞）中，要降低 A 處壓力（例如），則可以通過控制電子元件預設較低的控制值，這樣即可預選出較低的壓力值，該壓力值將立刻出現在彈簧腔內。作用于主閥芯表面 的 A 處的較高壓力值將主閥芯推向保護塞的方向，到達切斷位置。A 到 B 的連接堵塞，A 到 Y 的連接打開。彈簧處的力當前反向作用于主閥芯表面 的液壓力。在此主閥芯位置處，液壓油可從通道 A 經控制邊流向 Y，進入回流。

當 A 處壓力降至彈簧腔中的壓力和彈簧的 ?p 之和時，主閥芯將關閉控制邊 A 到 Y 處插口中的大控制孔。

相對于 A 處新控制值的剩余壓差約為 10 bar，當前壓力只可通過控制孔卸載。如此即可在無壓力下沖情況下實現良好瞬態響應。為實現由通道 A 到通道 B 的自由回流，可選擇安裝單向閥。通道 A 處部分充液流量同時可通過打開的主閥芯 A 到 Y 的控制邊流入回流。

型號 DREM...

為了提供液壓保護，防止比例電磁鐵上出現不允許的高電氣控制電流，導致油口 A 產生超額壓力，可以選擇安裝一個彈簧負載溢流閥，用于限制大壓力。此大壓力限制為基于相關壓力等級所設預設值。

德國力士樂REXROTH先導式比例減壓閥訂貨號和型號：

R901214427 DRE10-6X/100YG24K4V

R901306349 DRE10-6X/200YG24-8K4M

R901279573 DREM10-6X/100YG24-8K4M

R901279577 DREM10-61/200YG24-8K4M

R901298578 DREM10-6X/315YMG24K4M

R901277135 DREM10-61/100YG24K4M

R901277138 DREM10-61/200YG24K4V

R901277139 DREM10-6X/315YG24K4M

力士樂REXROTH比例減壓閥R901277138

減壓閥 DREM10-6X/200YG24K4V

R901277138 DREM10-61/200YG24K4V

公稱尺寸 10, , B → A, , 通過外部電子元件實現電氣控制, , 24 VDC

高性能范圍內的工業液壓閥?？煽康貙毫抵林噶钪敌盘枴?/p>

產品屬性

連接圖ISO 5781

產品系列

DRE（M）（E）10,20

工作壓力[bar]315

流量[l/min]300

滑閥符號B→A

連接類型底板安裝

大小10

驅動類型帶外部電子設備的電氣

端口數3.

切換位置數量2.

電源電壓24伏直流電

電子連接器3極連接器（2+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]4.8

力士樂REXROTH先導式比例溢流閥

(Z)DBE 6, (Z)DBEE 6

規格 6

組件系列 2X

大工作壓力 350 bar

大流量 30 l/min

安裝位置  任意

重量  2.5kg

存儲溫度范圍  -20 … +80℃

周圍溫度范圍  -20 … +70℃

回流壓力 回流壓力油口 A，外部先導油

大流量  30l/min

液壓油溫度范圍  -20 … +80℃

粘度范圍  15 … 380mm2/s

液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15 符合 ISO 4406 (c)

滯后  ± 3%

重復精度  < ± 2%

線性  ± 3.5%

控制值壓力特性曲線的制造公差，與滯后特性曲線和壓力增加有關

液壓油  HL、HLP

合適的密封材料  NBR/FKM

大線圈電流  1760mA

電磁線圈電阻

20 °C 時的低溫值  5.5Ω

大高溫值  8.05Ω

占空比  100%

電源  24VDC

特點

用于限制系統壓力的先導式比例閥  分離并卸壓以回到油箱

用比例電磁鐵操縱

帶可旋轉和可拆卸線圈的比例電磁鐵

用于底板安裝或疊加閥板設計：油口安裝面符合 ISO 4401-03-02-05 和 DIN24340

閥和控制電子元件都出自同門

型號 DBE 和 ZDBE 的外部控制電子元件

線性化的壓力/給定值特性曲線

帶集成電子元件 (OBE) 的型號 DBEE 和 ZDBEE

設定值壓力特性曲線的制造公差小

(Z)DBE 型先導式比例溢流閥由比例電磁鐵啟用。此閥門可用于限制系統壓力。根據電氣控制值的不同，可使用這些閥門對要限制的系統壓力進行無級設置。這些閥門的基本構成為先導控制級和主級。先導控制組件由比例電磁鐵、閥架和閥座組成。主級由殼體和主閥心裝配組成。比例電磁鐵將電流按比例轉換為機械力。電流的增加會導致線圈磁力相應增加。可通過比例電磁鐵 根據控制值設置系統壓力。系統向通道 P 處施加的壓力作用于主閥芯裝配右側。同時，系統壓力將通過裝配有噴嘴的控制油路作用于閥芯的彈簧負載側。通過先導管路的閥座，彈簧腔閥架處壓力可克服比例電磁鐵 的力。當壓力達到預設值時，閥架將被從閥座上提起。此時先導油（取決于型號）即可通過油口 A (Y) 向外泄油或向內部油箱泄油，這也會限制主閥芯彈簧負載側的壓力。如果系統壓力繼續緩速上升，則閥芯右側高壓將把閥芯向左推進至 P 到 T 的控制位置。在處于小控制電流（對應于零控制值）時，將設置小調定壓力。

注意！

防止油箱管路空載運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 1 bar）。

(Z)DBEE 型先導式比例溢流閥由比例電磁鐵啟用。此閥門可用于限制系統壓力。根據電氣控制值的不同，可使用這些閥門對要限制的系統壓力進行無級設置。這些閥門的基本構成為先導控制級和主級。先導控制組件由比例電磁鐵、閥架和閥座組成。在比例電磁鐵上，還配備帶控制電子元件的殼體。將電源電壓和控制值電壓施加于連接器。在出廠時已按照非常低的制造公差對控制值壓力特性曲線進行了調節。主級由殼體和主閥心裝配組成。比例電磁鐵將電流按比例轉換為機械力。電流的增加會導致線圈磁力相應增加?？赏ㄟ^比例電磁鐵 根據控制值設置系統壓力。系統向通道 P 處施加的壓力作用于主閥芯裝配右側。同時，系統壓力將通過裝配有噴嘴的控制油路作用于閥芯的彈簧負載側。通過先導管路的閥座，彈簧腔閥架處壓力可克服比例電磁鐵 的力。當壓力達到預設值時，閥架將被從閥座上提起。此時先導油（取決于型號）即可通過油口 A (Y) 向外泄油或向內部油箱泄油，這也會限制主閥芯彈簧負載側的壓力。如果系統壓力繼續緩速上升，則閥芯右側高壓將把閥芯向左推進至 P 到 T 的控制位置。在處于小控制電流（對應于零控制值）時，將設置小調定壓力。

注意！

防止油箱管路空載運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 1 bar）。

德國力士樂REXROTH比例溢流閥訂貨號和型號：

R901304402 DBE6-21/315YG24K4M

R901304331 DBE6-21/100G24K4M

R901324825 DBE6-2X/315G24K4V

R901317466 DBEE6-2X/100G24K31A1M

R900954433 DBEE6-1X/200YG24K31M

R901448075 ZDBEE6VP2-2X/315G24K31F1M

R901335463 ZDBEE6VP2-21/315G24K31A1M

力士樂REXROTH比例溢流閥R901304402

比例溢流閥 DBE6-2X/315YG24K4M

R901304402 DBE6-21/315YG24K4M

公稱尺寸 6, , P → T，P → Y, , 通過外部電子元件實現電氣控制, , 24 VDC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

閥座

由伺服電動機控制的

壓力等級315巴

數字電路

產品屬性

連接圖ISO 4401-03-02-05

產品系列（Z） DBE（E）6

工作壓力[bar]350

流量[l/min]30

滑閥符號P→T，P→Y

連接類型底板安裝

大小6.

驅動類型帶外部電子設備的電氣

端口數4.

切換位置數量2.

電源電壓24伏直流電

電子連接器3極連接器（2+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

液壓油HL，HLP

密封NBR

重量[kg]2.14

力士樂放大板支架VT3002-1-20/64G
