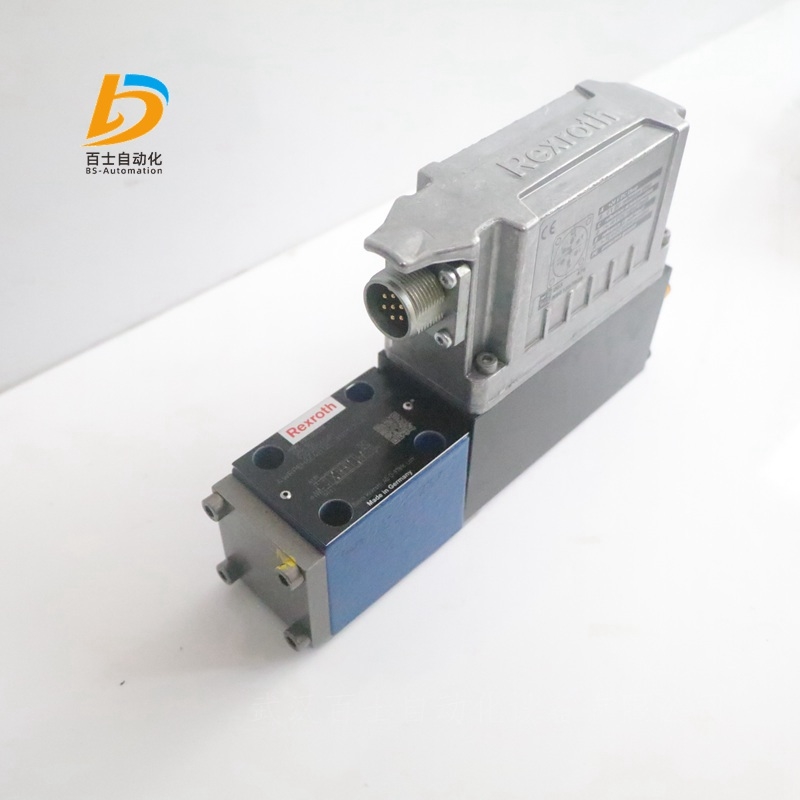

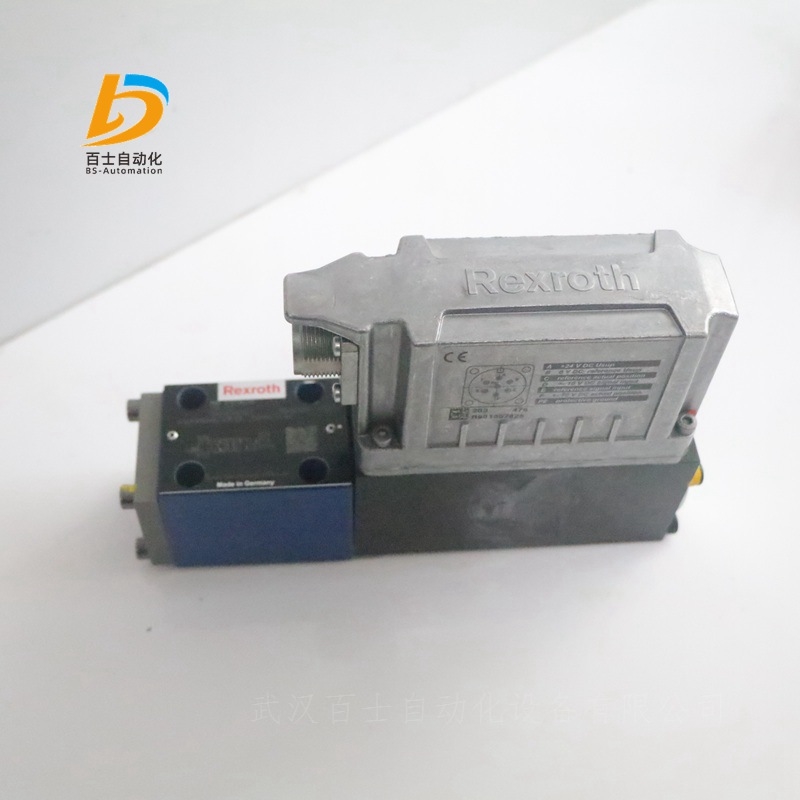

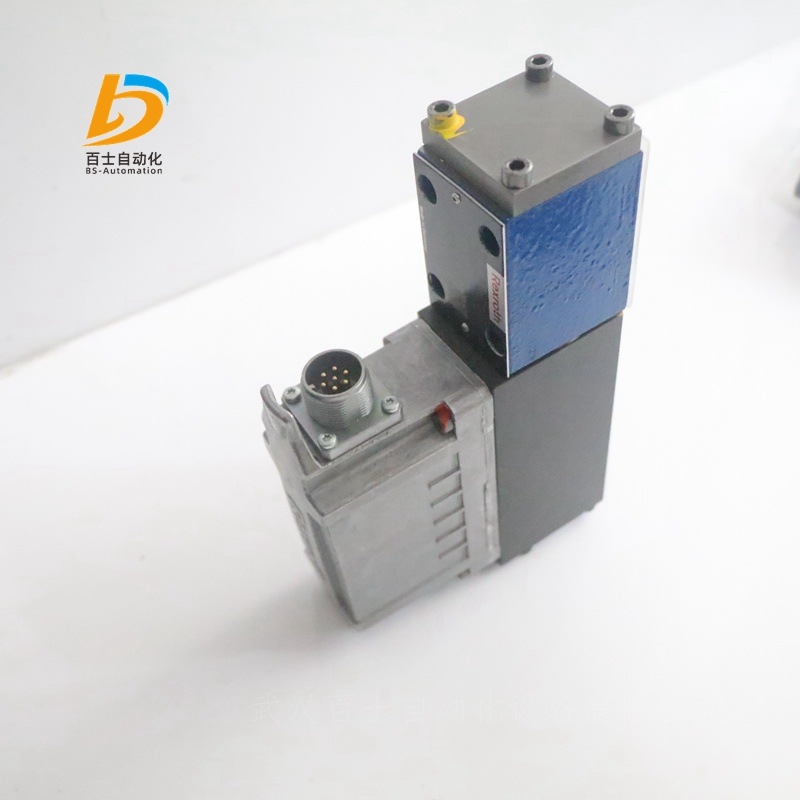

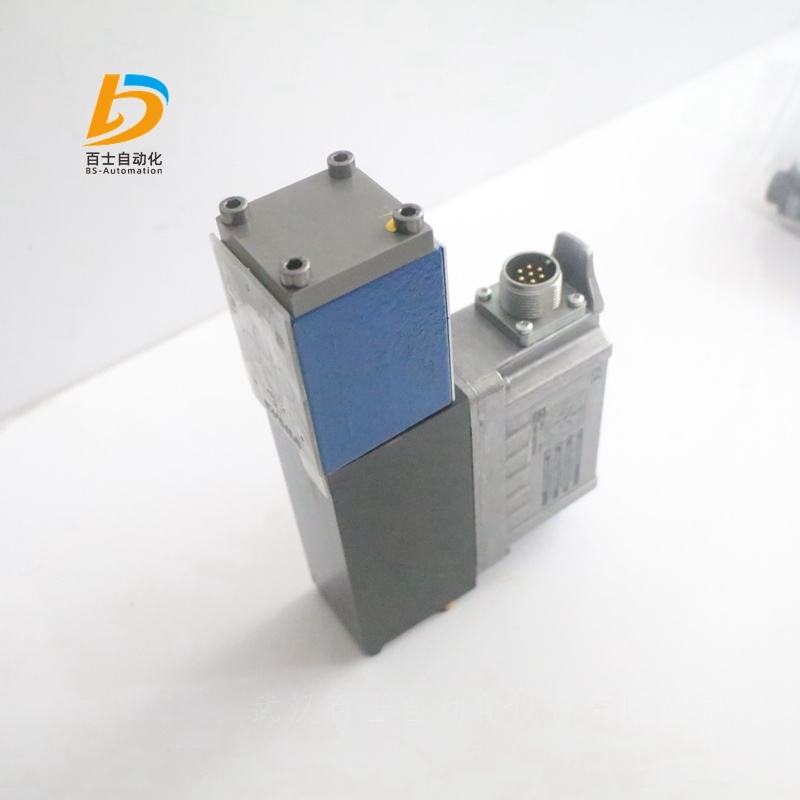

力士樂比例控制閥4WRPEH6C4B12L-31/M/24A1，武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品現貨供應，歡迎新老客戶詢價采購！

力士樂REXROTH液壓比例方向閥

R901382318 4WRPEH6C4B12L-3X/M/24A1

R901382318 4WRPEH6C4B12L-31/M/24A1

公稱尺寸 6，符號 C4，電動，集成電子元件，24 V DC

高性能范圍內的工業液壓閥。根據液壓符號可靠調整油流方向。通過內部活塞位置反饋實現高精度

通過額外的故障安全位置安全切斷

滑閥

直動式

連接圖ISO 4401-03-02-0-05

壓力 [bar]350

體積流量 [l/min]23

活塞符號符號 C4

連接類型板式結構

額定流量 [l/min]12

標稱尺寸6

驅動類型電氣帶集成電子元件

連接數4

開關位置數4

電源電壓24 VDC

電插頭7 針設備插頭 (6 + PE)

電氣連接說明7 針設備插頭 (6 + PE)，符合 EN 175201-804

連接

模擬，設定值 ±10 V

符合性說明CE - 電磁兼容性 2014/30 / EU

液壓油HL,HLP,HLPD,HVLP,HVLPD,HFC

密封NBR

重量 [kg]2.98

力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式高頻響方向閥

4WRPEH 6

規格 6

組件系列 3X

大工作壓力 350 bar

額定流量 4 … 40 l/min

用于 I4.0 的數字接口 IO-Link

可靠 - 經過驗證且堅固耐用的設計

安全 - 控制閥芯的故障安全位置處于關閉狀態

節能 - 無需先導油

高質量 - 具有伺服閥性能的控制閥芯和套筒

靈活 - 適用于位置、速率和壓力控制

 - 響應靈敏度高，滯后小

IO-Link 接口，可選

4WRPEH 型閥門是帶有電氣位置反饋和集成電子元件 (OBE) 直動式方向控制閥。

結構

4WRPEH 高頻響閥主要包括：

帶具有伺服性能的控制閥芯和套筒的閥殼體

帶位置傳感器的控制線圈（可選配電子元件保護膜）

帶模擬量或 IO-Link 接口的集成電子元件 (OBE)（可選配減振板 ）

功能

集成電子元件 (OBE) 將控制值與實際位置值進行比較。在有控制偏差的情況下，行程線圈將被激活。由于線圈磁力發生改變，控制閥芯將扺抗彈簧進行調節。行程/控制閥芯橫截面以與控制值成比例的方式進行控制。在控制值預設值為 0 的情況下，電子元件調節控制閥芯抵抗彈簧至中心位置。在未激活狀態下，彈簧處于松弛狀態，此時彈簧長度長，閥門處于故障安全位置。

控制線圈切斷

在以下故障情況下，集成電子元件 (OBE) 使控制線圈斷電，且控制閥芯將設置為故障安全位置：

低于小電源電壓

僅當接口為 "F1" 時：

電流值低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））

僅當接口為 "L1" 時：

使能未激活，通訊中斷（看門狗）

內部 IO-Link 發生故障時

僅當接口為 "C6" 時：

額外釋放未激活

減振板 "D"

減振板降低集成電子元件上的加速振幅（頻率 >300 Hz）。

注意：

對于主要為低激勵頻率 (<300 Hz) 的應用，不建議使用衰減閥板。

電子元件保護膜“-967"

要保護集成電子元件 (OBE) 殼體中的冷凝格式，可以使用電子元件保護膜。

建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。

德國力士樂REXROTH比例閥物料號和型號：

R901382323 4WRPEH6C3B15P-31/M/24A1

R901382345 4WRPEH6C3B04L-31/M/24A1

R901382346 4WRPEH6C4B24L-31/M/24A1

R901382358 4WRPEH6C3B40P-31/M/24A1

R901382315 4WRPEH6C3B40L-30/M/24A1

R901382350 4WRPEH6C3B40L-30/M/24F1

R901382312 4WRPEH6C3B12L-31/M/24A1

R901382315 4WRPEH6C3B40L-31/M/24A1

0811404601 4WRPEH6C3B12L-20/G24K0/A1M

0811404602 4WRPEH6C3B24L-20/G24K0/A1M

R901382313 4WRPEH6C3B24L-3X/M/24A1

R901382313 4WRPEH6C3B24L-31/M/24A1

R901382318 4WRPEH6C4B12L-3X/M/24A1

R901382318 4WRPEH6C4B12L-31/M/24A1

R901462158 4WRPEH6C4B12L-32/M/24L1

0811404611 4WRPEH6C4B12L-20/G24K0/A1M

0811404612 4WRPEH6C4B24L-2X/G24K0/A1M

0811404613 4WRPEH6C4B40L-20/G24K0/A1M

0811404720 4WRREH6VB40L-11/G24K0/B5M

0811404721 4WRREH6VB24L-11/G24K0/B5M

0811403001 4WRP10EA63S-1X/G24Z4/M

0811403559 4WRPNH6C3B04L-2X/M/24PF6G

0811403549 4WRPNH6C3B12L-20/M/24PA6A

R901412522 4WRPEH6C4B12L-31/M/24A1-561

R901382372 4WRPEH6CB24L-30/M/24F1

力士樂REXROTH液壓比例方向閥4WRPEH6C4B12L-3X/M/24L1

R901462158 4WRPEH6C4B12L-32/M/24L1

公稱尺寸 6, 符號 C4, 通過集成電子元件實現電氣控制, 24 VDC

液壓  閥門  方向閥  比例方向控制閥  液壓比例方向閥

高性能范圍內的工業液壓閥，根據液壓符號可靠地控制油流方向。內部活塞位置反饋帶來高精度

滑閥

直動式

通過額外的故障安全位置安全切斷

連接圖ISO 4401-03-02-0-05

產品系列4WRPEH6

工作壓力. [bar]350.0

體積流量 [l/min]22.0

活塞符號符號 C4

連接類型底板安裝

公稱流量 [l/min]12.0

標稱尺寸6

驅動類型通過集成電子元件實現電氣控制

連接數4

開關位置數4

電源電壓24 VDC

電插頭5 芯設備插頭，M12 x 1，A 編碼

電氣連接說明3 芯連接器 (2 + PE)，符合 EN 175301-803 標準

連接IO-Link

液壓油HFC、HL、HLP、HLPD、HVLP、HVLPD

密封件NBR

重量 [kg]3.2

力士樂REXROTH液壓比例方向閥 4WRPEH6C4B24L-3X/M/24A1

R901382346 4WRPEH6C4B24L-31/M/24A1

公稱尺寸 6, 符號 C4, 通過集成電子元件實現電氣控制, 24 VDC

液壓  閥門  方向閥  比例方向控制閥  液壓比例方向閥

高性能范圍內的工業液壓閥，根據液壓符號可靠地控制油流方向。內部活塞位置反饋帶來高精度

滑閥

直動式

通過額外的故障安全位置安全切斷

連接圖ISO 4401-03-02-0-05

產品系列4WRPEH6

工作壓力. [bar]350.0

體積流量 [l/min]50.0

活塞符號符號 C4

連接類型底板安裝

公稱流量 [l/min]24.0

標稱尺寸6

驅動類型通過集成電子元件實現電氣控制

連接數4

開關位置數4

電源電壓24 VDC

電插頭7 芯設備插頭 (6 + PE)

電氣連接說明3 芯連接器 (2 + PE)，符合 EN 175301-803 標準

連接額定值輸入 ±10 V

液壓油HFC、HL、HLP、HLPD、HVLP、HVLPD

密封件NBR

重量 [kg]3

力士樂REXROTH比例閥R901382323

液壓比例方向閥 4WRPEH6C3B15P-3X/M/24A1

R901382323 4WRPEH6C3B15P-31/M/24A1

公稱尺寸 6, 符號 C3, 通過集成電子元件實現電氣控制, 24 VDC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。由于內部活塞位置反饋，精度很高

滑閥

直接驅動

帶額外故障安全位置的安全切斷

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列4WRPEH6

工作壓力[bar]350

流量[l/min]30

滑閥符號符號C3

連接類型底板安裝

標稱流量[l/min]15

大小6.

驅動類型帶集成電子設備的電氣

端口數4.

切換位置數量4.

電源電壓24伏直流電

電子連接器連接器，7極（6+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

無線連接指令值輸入±10 V

符合性說明CE–電磁兼容性2014/30/EU；RoHS指令2011/65/EU

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

密封NBR

重量[kg]2.98

力士樂REXROTH比例閥R901382315

液壓比例方向閥 4WRPEH6C3B40L-3X/M/24A1

R901382315 4WRPEH6C3B40L-31/M/24A1

公稱尺寸 6, 符號 C3, 通過集成電子元件實現電氣控制, 24 VDC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。由于內部活塞位置反饋，精度很高

滑閥

直接驅動

帶額外故障安全位置的安全停機

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列4WRPEH6

工作壓力[bar]350

流量[l/min]50

滑閥符號符號C3

連接類型底板安裝

標稱流量[l/min]40

大小6.

驅動類型帶集成電子設備的電氣

端口數4.

切換位置數量4.

電源電壓24伏直流電

電子連接器連接器，7極（6+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

無線連接指令值輸入±10 V

符合性說明CE–電磁兼容性2014/30/EU；RoHS指令2011/65/EU

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

密封NBR

重量[kg]3.

力士樂REXROTH比例閥0811404720

液壓比例方向閥 4WRREH6VB40L-1X/G24K0/B5M

0811404720 4WRREH6VB40L-11/G24K0/B5M

公稱尺寸 6, , 符號 V, , 通過集成電子元件實現電氣控制, , 24 VDC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。由于內部活塞位置反饋，精度很高

滑閥

直接驅動

產品屬性

連接圖ISO 4401-03-02-0-05

工作壓力[bar]315

滑閥符號符號V

連接類型底板安裝

標稱流量[l/min]40

大小6.

驅動類型帶集成電子設備的電氣

端口數4.

切換位置數量3.

電源電壓24伏直流電

無線連接模擬，命令值0…10 V

符合性說明CE–電磁兼容性2014/30/EU；RoHS指令2011/65/EU

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

密封NBR

重量[kg]2.25

力士樂REXROTH比例閥4WRPEH6C3B40L-3X/M/24F1

R901382350 4WRPEH6C3B40L-30/M/24F1

R901382350 4WRPEH6C3B40L-31/M/24F1

高功率范圍的工業液壓閥。根據液壓符號可靠地控制油的流動方向。內部活塞位置反饋帶來高精度

通過額外的故障安全位置安全關閉

閘閥

直接操作

產品特性

連接圖像

ISO 4401-03-02-0-05

產品系列 4WRPEH6

壓力[bar] 350.

體積流量[l/min] 50

活塞符號 符號C3

連接類型 板式結構

額定流量【l/min】 40

標稱尺寸 6.

操作類型 帶有集成電子設備的電氣

連接數 4.

開關位置數量 4.

電源電壓 24伏直流電

電氣插頭 設備插頭7針（6°PE）

電氣連接說明 符合EN 175201-804的裝置插頭7針（6°PE）

連通性 模擬，設定值4至20 mA

符合性說明 CE，電磁兼容性2014/30/EU

壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 2.980

力士樂REXROTH液壓比例方向閥 4WRPEH6C3B12L-3X/M/24A1

R901382312 4WRPEH6C3B12L-31/M/24A1

公稱尺寸 6，符號 C3，電動，集成電子元件，24 V DC

高性能范圍內的工業液壓閥。根據液壓符號可靠調整油流方向。通過內部活塞位置反饋實現高精度

通過額外的故障安全位置安全切斷

滑閥

直動式

連接圖ISO 4401-03-02-0-05

大壓力 [bar]350

大體積流量 [l/min]23

活塞符號符號 C3

連接類型板式結構

額定流量 [l/min]12

標稱尺寸6

驅動類型電氣帶集成電子元件

連接數4

開關位置數4

電源電壓24 VDC

電插頭7 針設備插頭 (6 + PE)

電氣連接說明7 針設備插頭 (6 + PE)，符合 EN 175201-804

連接模擬，設定值 ±10 V

符合性說明CE - 電磁兼容性 2014/30 / EU

液壓油HL,HLP,HLPD,HVLP,HVLPD,HFC

密封NBR

重量 [kg]2.98367

力士樂REXROTH液壓比例方向閥 4WRPEH6C3B40P-3X/M/24A1

R901382358 4WRPEH6C3B40P-31/M/24A1

公稱尺寸 6，符號 C3，電動，集成電子元件，24 V DC

高性能范圍內的工業液壓閥。根據液壓符號可靠調整油流方向。通過內部活塞位置反饋實現高精度

通過額外的故障安全位置安全切斷

滑閥

直動式

連接圖ISO 4401-03-02-0-05

大壓力 [bar]350

大體積流量 [l/min]50

活塞符號符號 C3

連接類型板式結構

額定流量 [l/min]40

標稱尺寸6

驅動類型電氣帶集成電子元件

連接數4

開關位置數4

電源電壓24 VDC

電插頭7 針設備插頭 (6 + PE)

電氣連接說明7 針設備插頭 (6 + PE)，符合 EN 175201-804

連接模擬，設定值 ±10 V

符合性說明CE - 電磁兼容性 2014/30 / EU

液壓油HL,HLP,HLPD,HVLP,HVLPD,HFC

密封NBR

重量 [kg]2.99

力士樂REXROTH液壓比例方向閥 4WRPEH6C3B24L-3X/M/24A1

R901382313 4WRPEH6C3B24L-31/M/24A1

公稱尺寸 6，符號 C3，電動，集成電子元件，24 V DC

高性能范圍內的工業液壓閥。根據液壓符號可靠調整油流方向。通過內部活塞位置反饋實現高精度

通過額外的故障安全位置安全切斷

滑閥

直動式

連接圖ISO 4401-03-02-0-05

大壓力 [bar]350

大體積流量 [l/min]50

活塞符號符號 C3

連接類型板式結構

額定流量 [l/min]24

標稱尺寸6

驅動類型電氣帶集成電子元件

連接數4

開關位置數4

電源電壓24 VDC

電插頭7 針設備插頭 (6 + PE)

電氣連接說明7 針設備插頭 (6 + PE)，符合 EN 175201-804

連接模擬，設定值 ±10 V

符合性說明CE - 電磁兼容性 2014/30 / EU

液壓油HL,HLP,HLPD,HVLP,HVLPD,HFC

密封NBR

重量 [kg]2.985

力士樂REXROTH液壓比例方向閥 4WRPEH6C3B04L-3X/M/24A1

R901382345 4WRPEH6C3B04L-31/M/24A1

公稱尺寸 6，符號 C3，電動，集成電子元件，24 V DC

高性能范圍內的工業液壓閥。根據液壓符號可靠調整油流方向。通過內部活塞位置反饋實現高精度

通過額外的故障安全位置安全切斷

滑閥

直動式

連接圖ISO 4401-03-02-0-05

大壓力 [bar]350

大體積流量 [l/min]8

活塞符號符號 C3

連接類型板式結構

額定流量 [l/min]4

標稱尺寸6

驅動類型電氣帶集成電子元件

連接數4

開關位置數4

電源電壓24 VDC

電插頭7 針設備插頭 (6 + PE)

電氣連接說明7 針設備插頭 (6 + PE)，符合 EN 175201-804

連接模擬，設定值 ±10 V

符合性說明CE - 電磁兼容性 2014/30 / EU

液壓油HL,HLP,HLPD,HVLP,HVLPD,HFC

密封NBR

重量 [kg]3

力士樂比例控制閥4WRPEH6C4B12L-31/M/24A1
