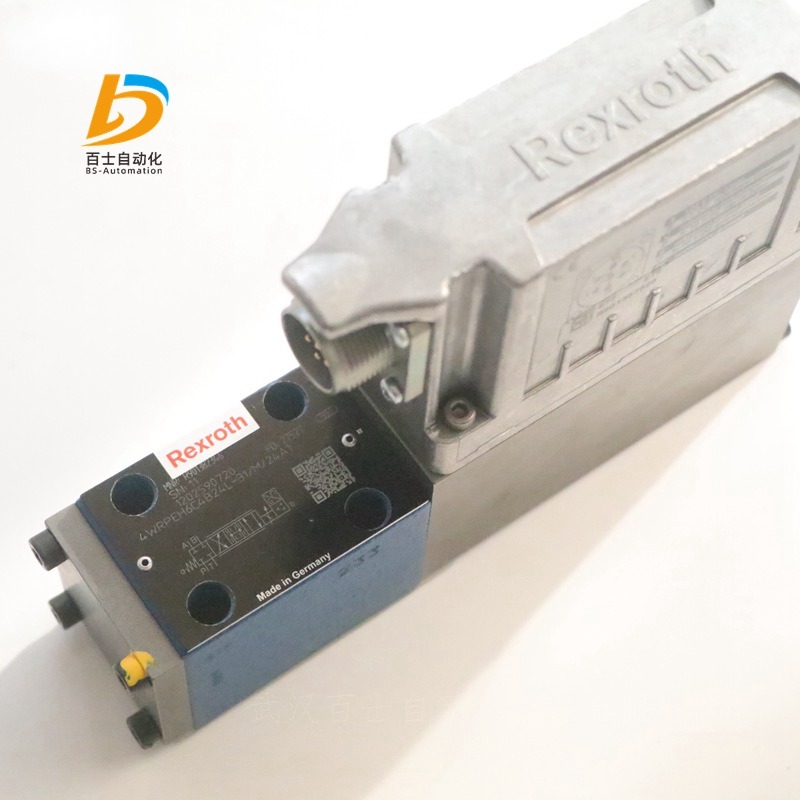

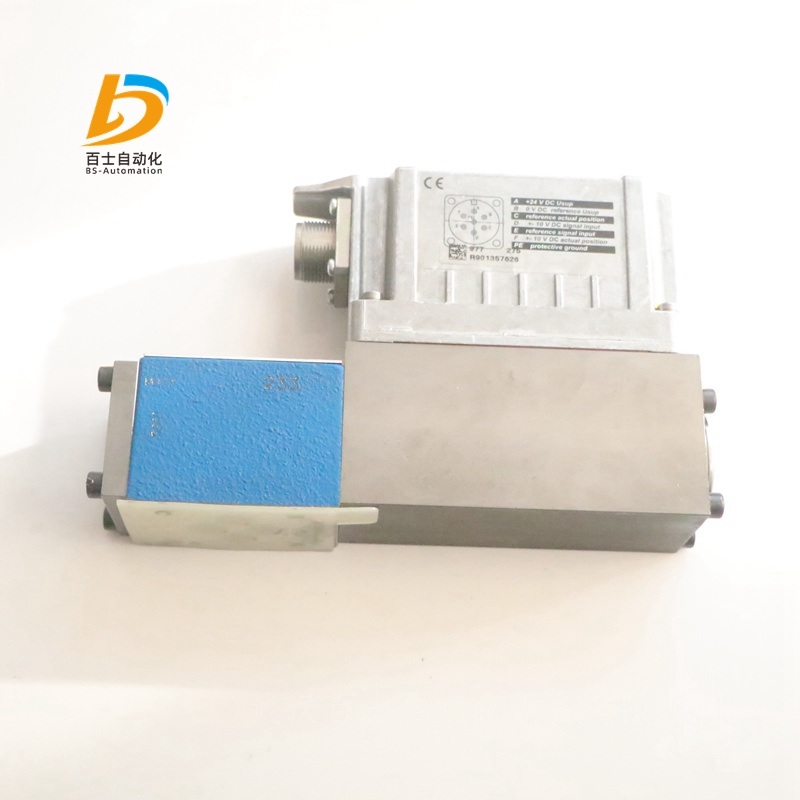

REXROTH比例方向閥4WRPEH6C4B24L-31/M/24A1，武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品現貨供應，歡迎新老客戶詢價采購！

力士樂REXROTH液壓比例方向閥 4WRPEH6C4B24L-3X/M/24A1

R901382346 4WRPEH6C4B24L-31/M/24A1

公稱尺寸 6, 符號 C4, 通過集成電子元件實現電氣控制, 24 VDC

液壓  閥門  方向閥  比例方向控制閥  液壓比例方向閥

高性能范圍內的工業液壓閥，根據液壓符號可靠地控制油流方向。內部活塞位置反饋帶來高精度

滑閥

直動式

通過額外的故障安全位置安全切斷

連接圖ISO 4401-03-02-0-05

產品系列4WRPEH6

工作壓力. [bar]350.0

體積流量 [l/min]50.0

活塞符號符號 C4

連接類型底板安裝

公稱流量 [l/min]24.0

標稱尺寸6

驅動類型通過集成電子元件實現電氣控制

連接數4

開關位置數4

電源電壓24 VDC

電插頭7 芯設備插頭 (6 + PE)

電氣連接說明3 芯連接器 (2 + PE)，符合 EN 175301-803 標準

連接額定值輸入 ±10 V

液壓油HFC、HL、HLP、HLPD、HVLP、HVLPD

密封件NBR

重量 [kg]3

力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式高頻響方向閥

4WRPEH 6

規格 6

組件系列 3X

大工作壓力 350 bar

額定流量 4 … 40 l/min

用于 I4.0 的數字接口 IO-Link

可靠 - 經過驗證且堅固耐用的設計

安全 - 控制閥芯的故障安全位置處于關閉狀態

節能 - 無需先導油

高質量 - 具有伺服閥性能的控制閥芯和套筒

靈活 - 適用于位置、速率和壓力控制

 - 響應靈敏度高，滯后小

IO-Link 接口，可選

4WRPEH 型閥門是帶有電氣位置反饋和集成電子元件 (OBE) 直動式方向控制閥。

結構

4WRPEH 高頻響閥主要包括：

帶具有伺服性能的控制閥芯和套筒的閥殼體

帶位置傳感器的控制線圈（可選配電子元件保護膜）

帶模擬量或 IO-Link 接口的集成電子元件 (OBE)（可選配減振板 ）

功能

集成電子元件 (OBE) 將控制值與實際位置值進行比較。在有控制偏差的情況下，行程線圈將被激活。由于線圈磁力發生改變，控制閥芯將扺抗彈簧進行調節。行程/控制閥芯橫截面以與控制值成比例的方式進行控制。在控制值預設值為 0 的情況下，電子元件調節控制閥芯抵抗彈簧至中心位置。在未激活狀態下，彈簧處于松弛狀態，此時彈簧長度長，閥門處于故障安全位置。

控制線圈切斷

在以下故障情況下，集成電子元件 (OBE) 使控制線圈斷電，且控制閥芯將設置為故障安全位置：

低于小電源電壓

僅當接口為 "F1" 時：

電流值低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））

僅當接口為 "L1" 時：

使能未激活，通訊中斷（看門狗）

內部 IO-Link 發生故障時

僅當接口為 "C6" 時：

額外釋放未激活

減振板 "D"

減振板降低集成電子元件上的加速振幅（頻率 >300 Hz）。

注意：

對于主要為低激勵頻率 (<300 Hz) 的應用，不建議使用衰減閥板。

電子元件保護膜“-967"

要保護集成電子元件 (OBE) 殼體中的冷凝格式，可以使用電子元件保護膜。

建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。

德國力士樂REXROTH比例閥物料號和型號：

R901382323 4WRPEH6C3B15P-31/M/24A1

R901382345 4WRPEH6C3B04L-31/M/24A1

R901382346 4WRPEH6C4B24L-31/M/24A1

R901382358 4WRPEH6C3B40P-31/M/24A1

R901382315 4WRPEH6C3B40L-30/M/24A1

R901382350 4WRPEH6C3B40L-30/M/24F1

R901382312 4WRPEH6C3B12L-31/M/24A1

R901382315 4WRPEH6C3B40L-31/M/24A1

0811404601 4WRPEH6C3B12L-20/G24K0/A1M

0811404602 4WRPEH6C3B24L-20/G24K0/A1M

R901382313 4WRPEH6C3B24L-3X/M/24A1

R901382313 4WRPEH6C3B24L-31/M/24A1

R901382318 4WRPEH6C4B12L-3X/M/24A1

R901382318 4WRPEH6C4B12L-31/M/24A1

R901462158 4WRPEH6C4B12L-32/M/24L1

0811404611 4WRPEH6C4B12L-20/G24K0/A1M

0811404612 4WRPEH6C4B24L-2X/G24K0/A1M

0811404613 4WRPEH6C4B40L-20/G24K0/A1M

0811404720 4WRREH6VB40L-11/G24K0/B5M

0811404721 4WRREH6VB24L-11/G24K0/B5M

0811403001 4WRP10EA63S-1X/G24Z4/M

0811403559 4WRPNH6C3B04L-2X/M/24PF6G

0811403549 4WRPNH6C3B12L-20/M/24PA6A

R901412522 4WRPEH6C4B12L-31/M/24A1-561

R901382372 4WRPEH6CB24L-30/M/24F1

力士樂REXROTH液壓比例方向閥4WRPEH6C4B12L-3X/M/24L1

R901462158 4WRPEH6C4B12L-32/M/24L1

公稱尺寸 6, 符號 C4, 通過集成電子元件實現電氣控制, 24 VDC

液壓  閥門  方向閥  比例方向控制閥  液壓比例方向閥

高性能范圍內的工業液壓閥，根據液壓符號可靠地控制油流方向。內部活塞位置反饋帶來高精度

滑閥

直動式

通過額外的故障安全位置安全切斷

連接圖ISO 4401-03-02-0-05

產品系列4WRPEH6

工作壓力. [bar]350.0

體積流量 [l/min]22.0

活塞符號符號 C4

連接類型底板安裝

公稱流量 [l/min]12.0

標稱尺寸6

驅動類型通過集成電子元件實現電氣控制

連接數4

開關位置數4

電源電壓24 VDC

電插頭5 芯設備插頭，M12 x 1，A 編碼

電氣連接說明3 芯連接器 (2 + PE)，符合 EN 175301-803 標準

連接IO-Link

液壓油HFC、HL、HLP、HLPD、HVLP、HVLPD

密封件NBR

重量 [kg]3.2

力士樂REXROTH液壓元件：

力士樂REXROTH泵：軸向柱塞泵（軸向柱塞定量泵、軸向柱塞變量泵）、外嚙合齒輪泵、內嚙合齒輪泵。擺線泵、葉片泵、徑向柱塞泵、電液泵。

力士樂REXROTH馬達：徑向柱塞馬達、軸向柱塞馬達（軸向柱塞定量馬達、軸向柱塞變量馬達）、外嚙合齒輪馬達。

力士樂REXROTH開/關閥：單向閥（止回閥、截止閥、充液閥）、方向閥（方向座閥、方向滑閥、電磁球閥、換向閥、手動閥、機械閥、電磁閥、電液換向閥）、壓力閥（溢流閥、安全閥、減壓閥、壓力截止閥、壓力順序閥）、流量控制閥（節流閥、流量控制閥、二通流量控制閥）、二通插裝閥（插裝閥、邏輯閥、插裝閥控制蓋板）。

力士樂REXROTH比例、高頻響和伺服閥：比例方向閥（直動式比例方向閥，比例換向閥，電磁比例閥，電液比例閥，先導式比例方向閥）、比例壓力控制閥（比例溢流閥，比例減壓閥）、比例流量控制閥、高頻響方向閥（直動式高頻響應比例閥，高頻響應比例換向閥，高頻響應比例方向閥、高頻響應電液比例閥，先導式高頻響應方向閥）、方向伺服閥（伺服閥，四通伺服方向閥，電液比例伺服閥）、比例插裝閥（比例方向插裝閥、高頻響方向插裝閥，高頻響換向插裝閥）、高頻響比例伺服閥附件（壓力補償器，平衡閥，插頭接線盒，電纜）。

力士樂REXROTH油路塊和閥板：底板、蓋板、過渡板、疊加閥板、多站油路塊、模塊化閥板系統、截止閥塊、控制閥塊

力士樂REXROTH電子元件：閥放大器（比例閥放大器，高響應方向閥放大板，伺服閥放大板，插頭式放大器，開/關閥接線盒）、控制值放大器（模擬放大版）、軸調節（集成閥，軸控制器，P/Q閥、數字控制軸、嵌入式控制器，P/Q放大器、模擬定位模塊）、泵控制（軸向柱塞泵數字式電子控制裝置）、電子元件附件（機架和板卡插槽，電源和穩壓設備、測試和維修設備，監測模塊，連接插頭和電纜，接頭）。

力士樂REXROTH系統：泵系統（電動液壓控制系統，變速泵驅動裝置）。

力士樂REXROTH液壓站：標準型液壓站、緊湊型液壓站、靜默液壓站、驅動單元、夾緊和驅動模塊、電機/泵裝配件、蓄能器站、過濾設備、液壓站附件（衰減器）。

力士樂REXROTH傳感器和信號發送器：壓力傳感器，電子壓力開關、機械壓力開關、壓力指示單元（壓力表，充液壓力表）、浮球開關、溫度開關、油處理（顆粒監測器、含水量測量單元）、速度傳感器、信號編碼器、斜盤傾角傳感器。

力士樂REXROTH蓄能器：液壓氣動蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止塊（蓄能器切斷閥）。

力士樂REXROTH過濾器：空氣過濾器、油箱安裝過濾器/回油管路過濾器、嵌入式過濾器、可通斷的雙筒過濾器/嵌入式過濾器、油路塊安裝過濾器、吸油和替換插件過濾器、籃式濾網過濾器、過濾器材料、過濾器元件（過濾器濾芯）、過濾器附件（過濾器維護指示器，密封件）。

力士樂REXROTH帶電氣位置反饋的直動式比例方向閥作為控制系統的先導控制閥

SY(H)DFE 的先導控制閥。

VT-DFP.

組件系列 2X, 1X

用帶電氣反饋的比例電磁鐵操縱

控制電子元件：

VT-DFP 適用于 SY(H)DFE1

-外部控制電子元件 VT 5041-3X

控制電子元件：

VT-DFPE 適用于 SY(H)DFEE

-集成式，模擬

控制電子元件：

VT-DFPC 適用于 SY(H)DFEC

-集成式，帶 CAN 總線接口的數字電子元件

控制電子元件：

VT-DFPn 適用于 SY(H)DFEn

-集成式，帶 CAN 總線接口的數字電子元件，用于變速操作

控制電子元件：

VT-DFPD 適用于 SY(H)DFED

-集成式，帶以太網總線接口的數字電子元件，用于變速操作

控制電子元件：

VT-DFPF 適用于 SY(H)DFEF

-集成式，帶以太網總線接口的數字電子元件

始終屏蔽控制值和實際值電纜。

與天線或無線電發射源之間的距離必須至少為 1 m。

切勿在電力線路附近鋪設信號線。

有關控制系統 SY(H)DFE 的補充注意事項請參見操作說明。

配件

SYDFE1系列配件

外部控制電子元件 VT 5041-3X/1 沒有功率限制，不帶擺動角顯示

R901236404

外部控制電子元件 VT 5041-3X/2 沒有功率限制，不帶擺動角顯示

R901263598

外部控制電子元件 VT 5041-3X/3 沒有功率限制，不帶擺動角顯示

R901196678

線圈插頭的連接插頭

R901017011

閥門位置傳感器的連接插頭

R900023126

泵位置傳感器的連接插頭

R900013674

壓力傳感器 HM 20-2X，測量范圍 315 bar (4 -20 mA)

R901342029

壓力傳感器 HM 20-2X，測量范圍 315 bar (0.1 -10 V)

R901342030

板卡插槽 VT 3002-1-2X/32D

R900020153

緊湊型電源設備 VT-NE32-1X

R900080049

SYDFEE, SYDFEC, SYDFEN系列配件

不用電纜進行對中連接 X1 的 12 極連接插頭（裝配件組件）

R900884671

用電纜線組 2 x 5 m 進行對中連接 X1 的 12 針連接插頭

R900032356

用電纜線組 2 x 20 m 進行對中連接 X1 的 12 針連接插頭

R900860399

壓力傳感器 HM 20-2X，測量范圍 315 bar (4 -20 mA)

R901342029

壓力傳感器 HM 20-2X，測量范圍 315 bar (0.1 -10 V)

R901342030

壓力傳感器 HM 20-2X，測量范圍 315 bar (0.5 -5 V) 帶 0.5 m 電纜

R901342038

測試設備 VT-PDFE-1-1X/V0/0

R900757051

緊湊型電源設備 VT-NE32-1X

R900080049

SYDFEC 和 SYDFEN配件

不帶串行接口的筆記本電腦 USB 串行轉換器 VT-ZKO-USB/S-1-1X/V0/0

R901066684

用于在接口 X2 處連接 Win-PED PC (RS232) 的電纜，長度 3 m

R901156928

用于 WIN-PED PC (RS232) 同步連接的 T 型連接器及在連接器 X2 處使用壓力傳感器

R901117164

用于接口 X3 的連接插頭，M12，直通式，可單獨連接，5 針，有屏蔽，A 編碼，電纜直徑 6 -8 mm

R901076910

用于將計算機連接到 CAN 總線系統的轉換器 USB/CAN 總線

R901071963

將 CAN 總線/X3 連接到 CAN 總線轉換器 (D-Sub) 的電纜

R901152127

SYDFED配件

不用電纜進行對中連接 XH4 的 12 極連接插頭（裝配件組件）

R900884671

用電纜線組 2 x 5 m 進行對中連接 XH4 的 12 針連接插頭

R900032356

用電纜線組 2 x 20 m 進行對中連接 XH4 的 12 針連接插頭

R900860399

壓力傳感器 HM 20-2X，測量范圍 315 bar (4 -20 mA)

R901342029

壓力傳感器 HM 20-2X，測量范圍 315 bar (0.1 -10 V)

R901342030

壓力傳感器 HM 20-2X，測量范圍 315 bar (0.5 -5 V) 帶 0.5 m 電纜

R901342038

測試設備 VT-PDFE-1-1X/V0/0

R900757051

M12 到 RJ45（連接 X7E1 和 X7E2）的以太網連接電纜，附加信息類型名稱 RKB0044/003,0

R911343806

SYDFEF系列配件

不用電纜（裝配件組件）進行對中連接 XH1 的 6 針連接插頭

R900021267

用電纜線組 3 m 進行對中連接 XH1 的 6 針連接插頭

R901420483

用電纜線組 5 m 進行對中連接 XH1 的 6 針連接插頭

R901420491

用電纜線組 10 m 進行對中連接 XH1 的 6 針連接插頭

R901420496

壓力傳感器 HM 20-2X，測量范圍 315 bar (4 -20 mA)

R901342029

壓力傳感器 HM 20-2X，測量范圍 315 bar (0.1 -10 V)

R901342030

壓力傳感器 HM 20-2X，測量范圍 315 bar (0.5 -5 V) 帶 0.5 m 電纜

R901342038

M12 到 RJ45（連接 X7E1 和 X7E2）的以太網連接電纜，附加信息類型名稱 RKB0044/003,0

R911343806

力士樂帶集成電子元件 (OBE) 或外部控制電子元件的先導式比例方向插裝閥

2WFC; 2WFCE

溫度范圍  -20 … +60℃

大工作壓力  420bar

大回流壓力  100bar

建議粘度范圍  20 … 100mm2/s

二位二通型號

強度：

-油壓阻力高為 420 bar

-高耐振度（符合 DIN EN60068-2）

-環境溫度高為 +60 °C

度：

-響應靈敏度高，滯后低

可靠性：

-質量高，設計成熟

標準化：

-安裝尺寸符合 ISO 7368

-連接器/接口

柔性：

-可與壓力補償器連接，可提供壓力補償流量控制

安全性：

-斷電、電纜中斷或斷開選通后，會進入主級故障安全位置

設置

2WFCE 型先導式比例方向閥基本構成包括：

蓋

主級

帶比例電磁鐵的先導控制閥

帶位置傳感器和模擬接口的集成電子元件

集成電子元件 (OBE) 將控制值與主級 控制閥芯的位置理論值進行比較。在存在控制偏差的情況下，先導控制閥將激活控制線圈。以此調節控制閥芯。根據控制偏差的不同，主級 控制腔或者以先導油（主級已關閉）加壓，或者已卸載（主級已打開）。控制偏差修正前，將通過控制值成比例地控制行程及節流孔橫截面。

為保證正常運行，必須遵守以下條件：

流向 A → B（X 連接到 A）

流向 B → A（X 連接到 B）

電源電壓故障

如果小電源電壓發生故障或低于小電源電壓，則啟用將斷開（接口 B1 和 G1）且在線圈導線電纜中斷情況下，集成電子元件 (OBE) 將斷開先導控制閥線圈的電源。主級控制閥芯 通過油口 X 處可用壓力和主級彈簧力安全移動至其閥座位置并阻塞 A 和 B 之間的油液流動。

流量控制功能

先導式比例方向閥可與壓力補償器配合使用以提供壓力補償流量控制。

集成電子元件 (OBE)

功能

1. 接通程序/故障特性

施加 24 ?V 的電源電壓之后，如果滿足以下條件，則電子元件將準備就緒：

電源電壓 UB > 18 V DC

線圈連接未中斷

控制值線未中斷且控制值 > 2.7 mA（僅指接口“G1"）

如果上述條件中有一個未得到滿足，則控制器和輸出級斷路，并將插腳 11 （僅指接口“B1"和“G1"）的“準備就緒"信號設置為 0 V。

2. 理論值輸出信號

電氣接口“A1"（插腳 F）和“B1"（插腳 6）

“A1"：0.35 V ... +10 V 對應于 0 % ... 100 % 的閥門開口；當理論值 < -2.5 V 時，節流閥芯處于閥座位置

“B1"：0 V ... +10 V 對應于 0 % ... 100 % 的閥門開口；當理論值 < -1.5 V 時，節流閥芯處于閥座位置

電氣接口“G1"（插腳 6）

4 mA ... +20 mA 對應于 0 % ... 100 % 的閥門開口；當理論值 < 2.7 mA 時，節流閥芯處于閥座位置

注意：

電子元件接口“A1"

在開口方向：若控制值 ≥ 0.5 V 時，則啟用閥門

在閉合方向：控制值 ≤ 0.3 V 時（“閥座上"），閥門停用

在開口方向的電氣接口“B1"和“G1"：

若已設置使能插腳 3，控制值 > -1 V（“B1"）或 > 2 mA（“G1"），則啟用閥門

在閉合方向：若未設置插腳 3，控制值 < -1 V（“B1"）或 < 2 mA（“G1"）（“閥座上"），則停用閥門

德國力士樂REXROTH比例流量閥訂貨號和型號：

R901451532 2WFC16S125L-1X/M/K4

R901451532 2WFC16S125L-10/M/K4

R901451941 2WFC25S220L-1X/M/K4

R901451939 2WFC25S140Q-10/M/K4

R901451944 2WFC32S320L-1X/M/K4

R901451948 2WFC40S500L-1X/M/K4

R901451952 2WFC50S1000L-1X/M/K4

R901436211 2WFCE16S160L-1X/M/24G1

R901436210 2WFCE16S160L-1X/M/24B1

R901436207 2WFCE16S160L-1X/M/24A1

R901424816 2WFCE16S125L-1X/M/24B1

R901424816 2WFCE16S125L-10/M/24B1

R901430244 2WFCE16S125L-1X/M/24G1

R901387450 2WFCE16S125L-1X/M/24A1

R901430247 2WFCE25S220L-1X/M/24G1

R901388124 2WFCE25S220L-1X/M/24A1

R901388124 2WFCE25S220L-10/M/24A1

R901436213 2WFCE25S330L-1X/M/24A1

R901388127 2WFCE32S320L-1X/M/24A1

R901388127 2WFCE32S320L-10/M/24A1

R901430250 2WFCE32S320L-1X/M/24G1

R901430249 2WFCE32S320L-1X/M/24B1

R901436317 2WFCE40S940L-1X/M/24A1

R901436317 2WFCE40S940L-10/M/24A1

R901388128 2WFCE40S500L-1X/M/24A1

R901430258 2WFCE40S500L-1X/M/24G1

R901436319 2WFCE40S940L-1X/M/24B1

R901388132 2WFCE50S1000L-1X/M/24A1

R901430271 2WFCE50S1000L-1X/M/24B1

R901430271 2WFCE50S1000L-10/M/24B1

R901436328 2WFCE50S1500L-1X/M/24G1

R901436328 2WFCE50S1500L-10/M/24G1

R901436321 2WFCE50S1500L-1X/M/24A1

R901436326 2WFCE50S1500L-1X/M/24B1

R901425071 STW0271-10/3WRCE40V000L-SG24K31C1M-106

0811402614 FESX32CA-1X/320LZ4M

0811402620 FESX40CA-1X/500LZ4M

0811402622 FESXE40CA-1X/500LK0B1M

力士樂REXROTH比例節流閥

R901430247 2WFCE25S220L-1X/M/24G1

規格 25，A → B，B → A，集成電子元件，24 V DC

高性能范圍內的工業液壓閥?？煽康挠土骺刂?，以命令值信號。由于內部活塞位置反饋，精度很高

滑閥

先導式操作

產品屬性

連接圖 ISO 7368-BB-08-2-A

產品系列 2WFC（E）

工作壓力[bar] 420

滑閥符號 A→B，B→A

連接類型 插裝閥

標稱流量[l/min] 220

尺寸 25

驅動類型 集成電子設備的電氣

端口數量 2.

切換位置數量 2.

電源電壓 24伏直流電

電氣連接器 連接器，12極（11+PE）

電氣連接說明 連接器12極（11+PE）符合EN 175201-804標準

連接性 模擬，指令值4…20mA

符合性說明 CE–電磁兼容性2014/30/EU

液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 3.78

力士樂REXROTH節流控制

R901388124 2WFCE25S220L-1X/M/24A1

R901388124 2WFCE25S220L-10/M/24A1

規格 25，A → B，B → A，集成電子元件，24 V DC

高性能范圍內的工業液壓閥?？煽康挠土骺刂疲悦钪敌盘?。由于內部活塞位置反饋，精度很高

滑閥

先導式操作

產品屬性

連接圖

ISO 7368-BB-08-2-A

產品系列 2WFC（E）

工作壓力[bar] 420

滑閥符號 A→B，B→A

連接類型 插裝閥

標稱流量[l/min] 220

尺寸 25

驅動類型 集成電子設備的電氣

端口數量 2.

切換位置數量 2.

電源電壓 24伏直流電

電氣連接器 連接器，7極（6+PE）

電氣連接說明 符合EN 175201-804的連接器7極（6+PE）

連接性 模擬，命令值0…10 V

符合性說明 CE–電磁兼容性2014/30/EU

液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 3.78

力士樂REXROTH比例節流閥

R901436213 2WFCE25S330L-1X/M/24A1

規格 25，A → B，B → A，集成電子元件，24 V DC

高性能范圍內的工業液壓閥?？煽康牧髁肯拗?，在選定端口對命令值具有高響應行為。由于內部活塞位置反饋，精度很高。

滑閥

先導式操作

線性流動特性

產品屬性

連接圖 ISO 7368-BB-08-2-A

產品系列 2WFC（E）

工作壓力[bar] 420

滑閥符號 A–B，B–A

連接類型 插裝閥

標稱流量[l/min] 330

尺寸 25

驅動類型 集成電子設備的電氣

端口數量 2.

切換位置數量 2.

電源電壓 24伏直流電

電氣連接器 連接器，7極（6+PE）

電氣連接說明 符合EN 175201-804的連接器7極（6+PE）

連接性 模擬，命令值0…10 V

符合性說明 CE–電磁兼容性2014/30/歐盟RoHS指令2011/65/歐盟REACH法規（EC）第1907/2006號

液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 3.76

力士樂REXROTH比例插裝閥

R901388127 2WFCE32S320L-1X/M/24A1

R901388127 2WFCE32S320L-10/M/24A1

規格 32，A → B，B → A，集成電子元件，24 V DC

高性能范圍內的工業液壓閥?？煽康挠土骺刂疲悦钪敌盘?。由于內部活塞位置反饋，精度很高

滑閥

先導式操作

產品屬性

連接圖 國際標準化組織7368-BC-09-2-A

產品系列 2WFC（E）

工作壓力[bar] 420

滑閥符號 A→B，B→A

連接類型 插裝閥

標稱流量[l/min] 320

尺寸 32

驅動類型 集成電子設備的電氣

端口數量 2.

切換位置數量 2.

電源電壓 24伏直流電

電氣連接器 連接器，7極（6+PE）

電氣連接說明 符合EN 175201-804的連接器7極（6+PE）

連接性 模擬，命令值0…10 V

符合性說明 CE–電磁兼容性2014/30/EU

液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 4.77

力士樂REXROTH比例節流閥

R901430250 2WFCE32S320L-1X/M/24G1

規格 32，A → B，B → A，集成電子元件，24 V DC

高性能范圍內的工業液壓閥。可靠的油流控制，以命令值信號。由于內部活塞位置反饋，精度很高

滑閥

先導式操作

產品屬性

連接圖 ISO 7368-BC-09-2-A

產品系列 2WFC（E）

工作壓力[bar] 420

滑閥符號 A→B，B→A

連接類型 插裝閥

標稱流量[l/min] 320

尺寸 32

驅動類型 集成電子設備的電氣

端口數量 2.

切換位置數量 2.

電源電壓 24伏直流電

電氣連接器 連接器，12極（11+PE）

電氣連接說明 連接器12極（11+PE）符合EN 175201-804標準

連接性 模擬，指令值4…20mA

符合性說明 CE–電磁兼容性2014/30/EU

液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 4.78

力士樂REXROTH比例節流閥

R901388128 2WFCE40S500L-1X/M/24A1

規格 40，A → B，B → A，集成電子元件，24 V DC

高性能范圍內的工業液壓閥。可靠的油流控制，以命令值信號。由于內部活塞位置反饋，精度很高

線性流動特性

滑閥

先導式操作

產品屬性

連接圖 ISO 7368-BD-10-2-A

產品系列 2WFC（E）

工作壓力[bar] 420

滑閥符號 A→B，B→A

連接類型 插裝閥

標稱流量[l/min] 500

尺寸 40

驅動類型 集成電子設備的電氣

端口數量 2.

切換位置數量 2.

電源電壓 24伏直流電

電氣連接器 連接器，7極（6+PE）

電氣連接說明 符合EN 175201-804的連接器7極（6+PE）

連接性 模擬，命令值0…10 V

符合性說明 CE–電磁兼容性2014/30/EU

液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 7.4

力士樂REXROTH比例插裝閥

R901451948 2WFC40S500L-1X/M/K4

規格 40，A → B，B → A，外接放大器，24 V DC

高性能范圍內的工業液壓閥。可靠的流量限制，在選定端口對命令值具有高響應行為。由于外部活塞位置反饋，精度很高。

滑閥

先導式操作

線性流動特性

產品屬性

連接圖 ISO  7368-BD-10-2-A

產品系列 2WFC（E）

工作壓力[bar] 420

滑閥符號 A–B，B–A

連接類型 插裝閥

標稱流量[l/min] 500

尺寸 40

驅動類型 帶外部電子設備的電氣

端口數量 2.

切換位置數量 2.

電源電壓 24伏直流電

電氣連接器 3極連接器（2+PE）

電氣連接說明 符合DIN EN 175301-803的3極連接器（2+PE）

液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 7.17

REXROTH比例方向閥4WRPEH6C4B24L-31/M/24A1
