力士樂比例閥現貨4WREE6W32-30/V/24A1，武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品現貨供應，歡迎新老客戶詢價采購！

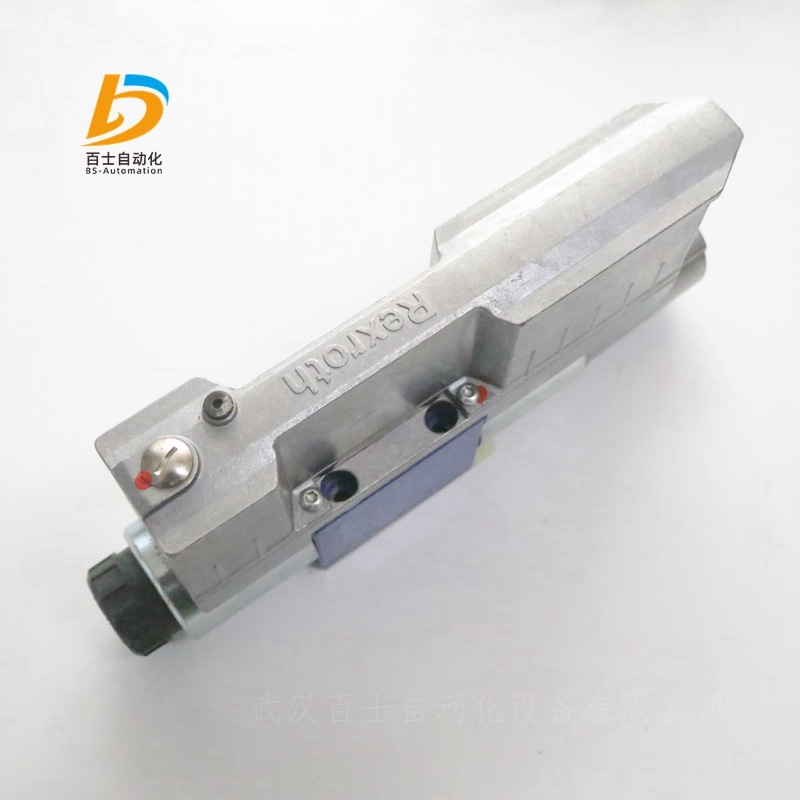

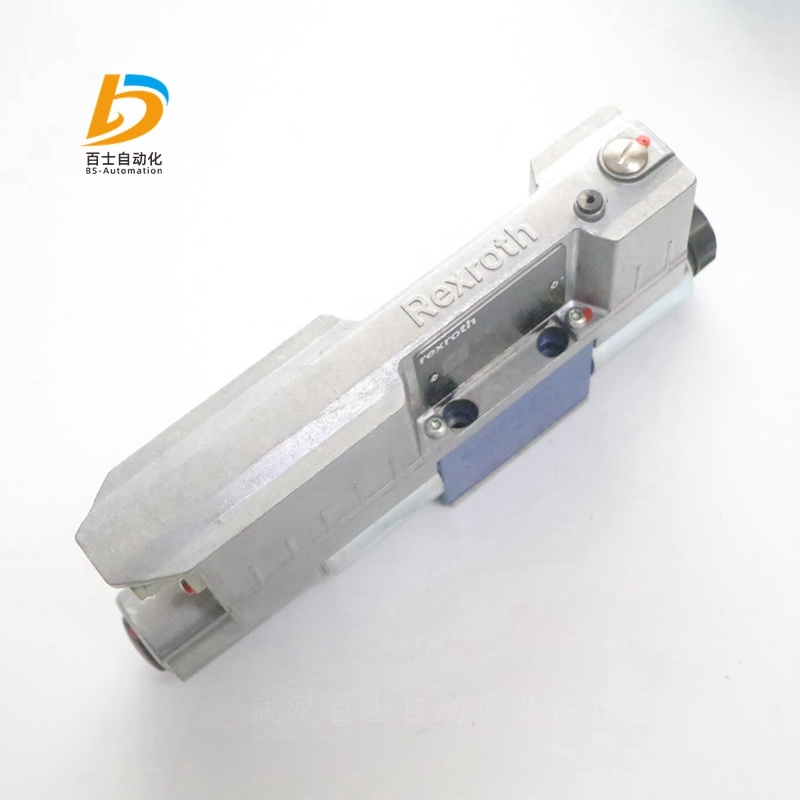

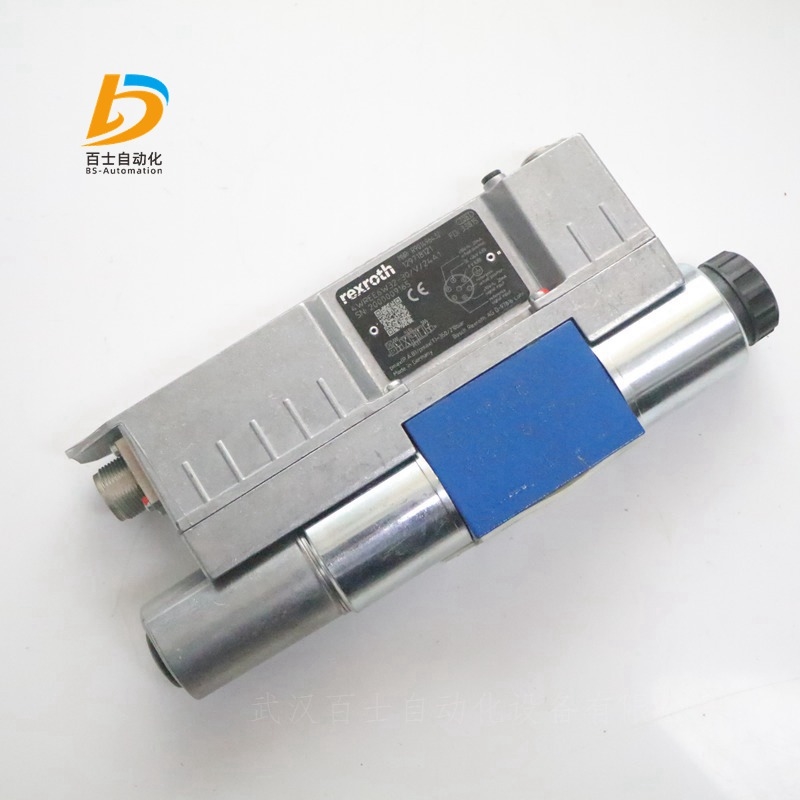

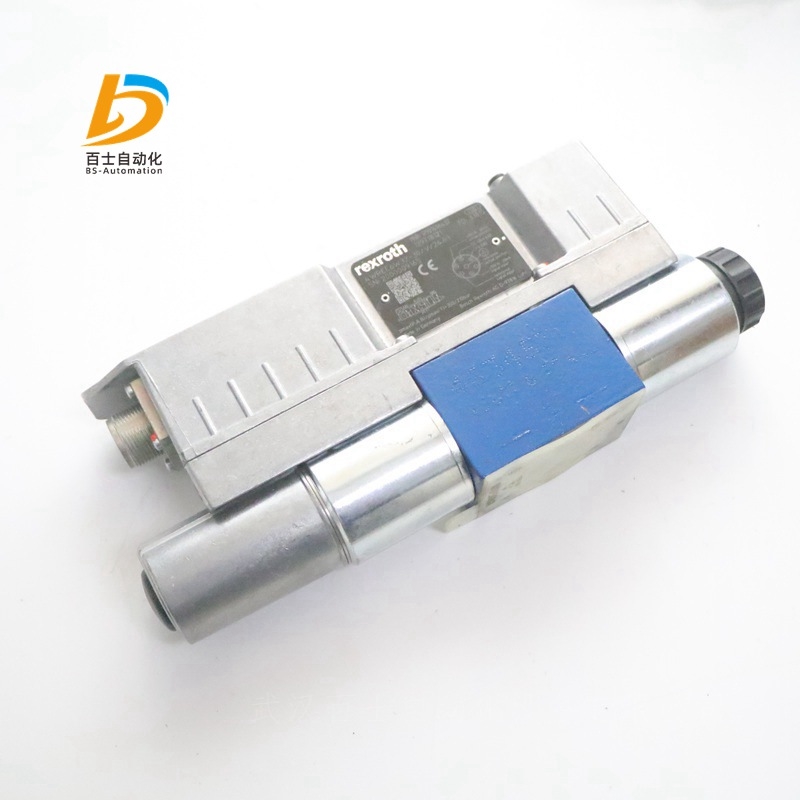

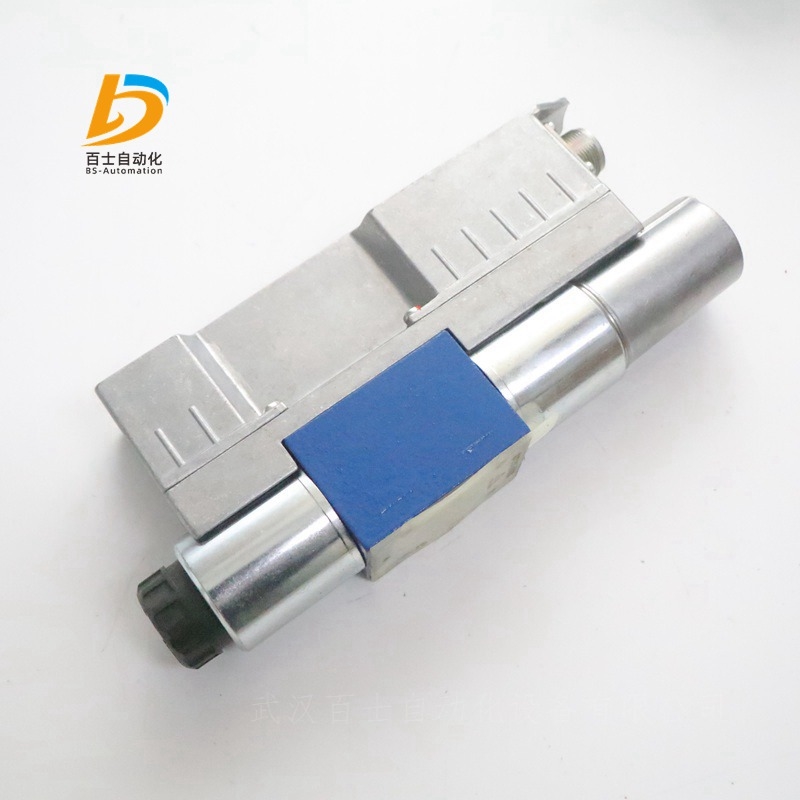

力士樂REXROTH液壓比例方向閥4WREE6W32-3X/V/24A1

R901496432 4WREE6W32-30/V/24A1

公稱尺寸 6, 符號 W, 通過集成電子元件實現電氣控制, 24 VDC

液壓  閥門  方向閥  比例方向控制閥  液壓比例方向閥

高性能范圍內的工業液壓閥，根據液壓符號可靠地調整油流方向，通過內部閥芯位置反饋實現高精度。

滑閥

直動

連接圖ISO 4401-03-02-0-05

產品系列4WREE6

安裝位置任意

工作壓力. [bar]350.0

體積流量 [l/min]80.0

活塞符號符號 W

連接類型底板安裝

公稱流量 [l/min]32.0

標稱尺寸6

驅動類型通過集成電子元件實現電氣控制

連接數4

開關位置數3

電源電壓24 VDC

電插頭7 芯設備插頭 (6 + PE)

電氣連接說明7 針設備插頭 (6 + PE)，符合 EN 175201-804

連接模擬，額定值 ±10 V

液壓油HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD

密封件FKM

重量 [kg]2.65

力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式比例方向閥

4WREE6

規格 6

組件系列 3X

大工作壓力 350 bar

大流量 80 l/min

額定流量 (Δp = 10 bar) 4 … 32 l/min

2 位 4 通或 3 位 4 通結構

用于底板安裝

油口安裝面符合 ISO 4401-03-02-0-05

調整體積流量的方向和大小

通過帶對中螺紋的比例線圈進行起動

彈簧定中的控制滑板

帶電壓或電流輸入（"A1" 或 "F1"）的集成控制電子元件 (OBE)

4WREE 型號的閥門是帶電氣位置反饋和集成電子元件 (OBE) 的直動式比例方向閥。

設置

閥門的基本構成包括：

帶連接面的殼體

帶有壓縮彈簧與彈簧座的控制閥芯

帶對中螺紋的線圈

位置傳感器

集成電子元件

可通過橡膠塞進行電氣零電位調節

功能

線圈斷電后，通過彈簧座之間的壓縮彈簧使控制閥芯保持在中心位置

通過控制比例線圈（例如線圈 "b" ）對控制閥芯進行直動式操作

將控制閥芯與電氣輸入信號成比例地向左移動

這樣將通過具有漸進流量特性的節流橫截面，打開從 P 到 A 及從 B 到 T 的連接

在斷電狀態下，線圈的復位彈簧使得控制閥芯 (2) 保持在機械中心位置。使用 "V" 型閥芯機能的控制閥芯時，此位置與液壓中心位置不對應！電動閥控制環關閉時，控制閥芯將位于液壓中心位置。

帶 2 個閥芯位置的閥門（型號 "4WREE…A…"）

基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，這兩個閥芯位置閥僅配有線圈 "a" 。其配有螺堵來代替第二個比例線圈。

OBE 中的壓力補償元件 "-967"

為了防止集成電子元件 (OBE) 殼體中形成冷凝水，可以使用電子元件保護膜 (11)。

建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。

注意：

由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用壽命的延長而增加。

不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。

PG 裝配件不得打開。

產品選型示例：

4WREE6E16-30/V/24A1

4→4 個主油口

WRE→比例換向閥，直動式，帶電子位置反饋

E→帶集成電子元件 (OBE)

6→通徑6

E1→機能符號

16→16 l/min（4 l/min，8 l/min，32 l/min）

30→組件系列 30 … 39 (30 … 39：安裝和連接尺寸不變）

V→FKM 密封件（M=NBR 密封件）

24→直流電壓 24 V

A1→控制值輸入 ±10 V（F1=控制值輸入 4 ... 20 mA）

型號  4WREE

規格  6

重量

帶兩個線圈的閥  2.6kg

帶一個線圈的閥  2.1kg

安裝位置  任意位置，好為水平

周圍溫度范圍  -20 … +60°C

存儲溫度范圍含 UV 防護  +5 … +40°C

運輸溫度范圍  -30 … +80°C

長存儲時間  1年（如果遵循存儲條件；請參閱操作說明 07600-B）

正弦試驗，符合 DIN EN 60068-2-6  10 ... 2000 Hz/大 10 g/10 個周期/3 個軸

噪音測試符合 DIN EN 60068-2-64  20 ... 2000 Hz/10 gRMS/30 g 峰值/30 分鐘/3 個軸

運輸沖擊符合 DIN EN 60068-2-27  15 g/11 ms/3 沖擊/3 個軸

沖擊試驗符合 DIN EN 60068-2-27  15 g/11 ms/1000 次沖擊/3 個軸

大相對濕度  95%

高表面溫度  150°C

MTTFD 值符合 EN ISO 13849  150年

符合性

- CE，符合 EMC 指令 2014/30/EU；根據 EN61000-6-2 和 EN61000-6-3 測試

- RoHS 指令 2015/65/EU

- REACH 條例 (EC) 編號 1907/2006

環境兼容性氣候  環境監測符合 EN 60068-2

液壓

規格   6

大工作壓力

接口 P  350bar

Anschluss A  350bar

油口 B  350bar

接口 T  210bar

建議大流量  80l/min

額定流量 (Δp = 10 bar)  4l/min；8l/min；16l/min；32l/min

液壓油  HL, HLP, HLPD, HVLP, HVLPD

液壓油允許溫度范圍  -20 … +70°C（-40 … +50°C）

允許粘度范圍  20 … 380mm2/s（30 … 46mm2/s）

液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15

電氣，集成電子元件 (OBE)

電壓類型  直流電壓

電源

公稱電壓  24VDC

下限  19V

上限  36V

大剩余波紋度  2.5Vpp

放大器的電流消耗

大  < 2A

脈沖電流  3A

電磁線圈的電阻

20 °C 時的低溫值  2.65Ω

大高溫值  4.05Ω

占空比  100%

高線圈溫度  150°C

符合 EN 60529 的閥防護  IP65（如果使用的是適合且正確安裝的連接插頭。）

電磁兼容性 (EMC)  抗擾 prEN 50082-2；干擾發射 EN 50081-1

德國力士樂REXROTH比例閥物料號和型號：

R901496433 4WREE6E08-3X/V/24A1

R901496427 4WREE6E16-3X/V/24A1

R901496427 4WREE6E16-30/V/24A1

R901495957 4WREE6E16-30/V/24A1-655

R901496430 4WREE6E32-3X/V/24A1

R901496430 4WREE6E32-30/V/24A1

R901496435 4WREE6E32-3X/V/24F1

R901514694 4WREE6E32-3X/M/24F1

R901496447 4WREE6E32-3X/V/24A1-204

R901496448 4WREE6E1-32-3X/V/24F1

R901496446 4WREE6E1-32-30/V/24A1

R901496449 4WREE6W1-08-3X/V/24F1

R901496437 4WREE6W16-3X/V/24A1

R901523727 4WREE6W16-3X/V/24F1

R901496438 4WREE6W32-3X/V/24F1

R901496432 4WREE6W32-3X/V/24A1

R901496436 4WREE6V08-30/V/24A1

R901517467 4WREE6V16-3X/V/24F1

R901496440 4WREE6V16-30/V/24A1

R901496451 4WREE6W1-16-30/V/24F1

R901496451 4WREE6W1-16-3X/V/24F1

R901496441 4WREE6W1-32-3X/V/24F1

R901496442 4WREE6W1-32-3X/V/24A1

R901497575 4WREE6WA16-30/V/24A1

力士樂REXROTH液壓比例方向閥 4WREE6E08-3X/V/24A1

R901496433 4WREE6E08-30/V/24A1

公稱尺寸 6, 符號 E, 通過集成電子元件實現電氣控制, 24 VDC

液壓  閥門  方向閥  比例方向控制閥  液壓比例方向閥

高性能范圍內的工業液壓閥，根據液壓符號可靠地調整油流方向，通過內部閥芯位置反饋實現高精度。

滑閥

直動

連接圖ISO 4401-03-02-0-05

產品系列4WREE6

安裝位置任意

工作壓力. [bar]350.0

體積流量 [l/min]80.0

活塞符號符號 E

連接類型底板安裝

公稱流量 [l/min]8.0

標稱尺寸6

驅動類型通過集成電子元件實現電氣控制

連接數4

開關位置數3

電源電壓24 VDC

電插頭7 芯設備插頭 (6 + PE)

電氣連接說明7 針設備插頭 (6 + PE)，符合 EN 175201-804

連接模擬，額定值 ±10 V

液壓油HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD

密封件FKM

重量 [kg]2.64

力士樂REXROTH液壓元件：

力士樂REXROTH泵：軸向柱塞泵（軸向柱塞定量泵、軸向柱塞變量泵）、外嚙合齒輪泵、內嚙合齒輪泵。擺線泵、葉片泵、徑向柱塞泵、電液泵。

力士樂REXROTH馬達：徑向柱塞馬達、軸向柱塞馬達（軸向柱塞定量馬達、軸向柱塞變量馬達）、外嚙合齒輪馬達。

力士樂REXROTH開/關閥：?jiǎn)蜗蜷y（止回閥、截止閥、充液閥）、方向閥（方向座閥、方向滑閥、電磁球閥、換向閥、手動閥、機械閥、電磁閥、電液換向閥）、壓力閥（溢流閥、安全閥、減壓閥、壓力截止閥、壓力順序閥）、流量控制閥（節流閥、流量控制閥、二通流量控制閥）、二通插裝閥（插裝閥、邏輯閥、插裝閥控制蓋板）。

力士樂REXROTH比例、高頻響和伺服閥：比例方向閥（直動式比例方向閥，比例換向閥，電磁比例閥，電液比例閥，先導式比例方向閥）、比例壓力控制閥（比例溢流閥，比例減壓閥）、比例流量控制閥、高頻響方向閥（直動式高頻響應比例閥，高頻響應比例換向閥，高頻響應比例方向閥、高頻響應電液比例閥，先導式高頻響應方向閥）、方向伺服閥（伺服閥，四通伺服方向閥，電液比例伺服閥）、比例插裝閥（比例方向插裝閥、高頻響方向插裝閥，高頻響換向插裝閥）、高頻響比例伺服閥附件（壓力補償器，平衡閥，插頭接線盒，電纜）。

力士樂REXROTH油路塊和閥板：底板、蓋板、過渡板、疊加閥板、多站油路塊、模塊化閥板系統、截止閥塊、控制閥塊

力士樂REXROTH電子元件：閥放大器（比例閥放大器，高響應方向閥放大板，伺服閥放大板，插頭式放大器，開/關閥接線盒）、控制值放大器（模擬放大版）、軸調節（集成閥，軸控制器，P/Q閥、數字控制軸、嵌入式控制器，P/Q放大器、模擬定位模塊）、泵控制（軸向柱塞泵數字式電子控制裝置）、電子元件附件（機架和板卡插槽，電源和穩壓設備、測試和維修設備，監測模塊，連接插頭和電纜，接頭）。

力士樂REXROTH系統：泵系統（電動液壓控制系統，變速泵驅動裝置）。

力士樂REXROTH液壓站：標準型液壓站、緊湊型液壓站、靜默液壓站、驅動單元、夾緊和驅動模塊、電機/泵裝配件、蓄能器站、過濾設備、液壓站附件（衰減器）。

力士樂REXROTH傳感器和信號發送器：壓力傳感器，電子壓力開關、機械壓力開關、壓力指示單元（壓力表，充液壓力表）、浮球開關、溫度開關、油處理（顆粒監測器、含水量測量單元）、速度傳感器、信號編碼器、斜盤傾角傳感器。

力士樂REXROTH蓄能器：液壓氣動蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止塊（蓄能器切斷閥）。

力士樂REXROTH過濾器：空氣過濾器、油箱安裝過濾器/回油管路過濾器、嵌入式過濾器、可通斷的雙筒過濾器/嵌入式過濾器、油路塊安裝過濾器、吸油和替換插件過濾器、籃式濾網過濾器、過濾器材料、過濾器元件（過濾器濾芯）、過濾器附件（過濾器維護指示器，密封件）。

力士樂REXROTH比例溢流閥R901000842

比例溢流閥 DBET-6X/50G24K4V

R901000842 DBET-62/50G24K4V

公稱尺寸 6, , P → T, , 通過外部電子元件實現電氣控制, , 24 VDC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

提升閥座設計中的比例壓力閥

直接驅動

壓力額定值50巴

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列DBET（E）

工作壓力[bar]420

流量[l/min]2.

滑閥符號P→T

連接類型底板安裝

大小6.

驅動類型帶外部電子設備的電氣

端口數2.

切換位置數量2.

電源電壓24伏直流電

電子連接器3極連接器（2+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]1.42

力士樂REXROTH比例溢流閥 DBET-6X/420G24K4V

R901108319 DBET-62/420G24K4V

公稱尺寸 6，P → T，電氣帶外部放大器，24 V DC

高性能范圍內的工業液壓閥。可靠地將壓力限制到設定值信號。

壓力等級 420 bar

直動式

連接圖ISO 4401-03-02-0-05

壓力[bar]420

流量[l/min]2

機符號P→ T

連接類型底板安裝

大小6

驅動類型帶有外部電子設備的電氣

端口數量2

開關位置數量2

電源電壓24V直流電

電氣連接器接頭3極（2+PE）

電氣連接說明連接器3極（2+PE），符合EN 175301-803

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封件FKM

重量[kg]1.42

力士樂REXROTH帶集成電子元件的直動式比例溢流閥

DBETE

規格 6

組件系列 6X

大工作壓力 420 bar

大流量 2 l/min

直動式閥用于限制系統壓力

用比例電磁鐵操縱

帶對中螺紋和可拆卸線圈的比例電磁鐵

用于底板安裝：孔圖按 ISO 4401

設定值壓力特性曲線的制造公差小

DBETE 型比例溢流閥是一種采用閥座設計和集成電子元件 的遠程控制閥，可用于限制系統壓力。借助帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。線圈的內部與油口T或Y連接，并裝滿液壓油。根據電氣控制值的不同，可使用這些閥門對要限制的系統壓力進行無級設置。閥門主要由殼體、比例電磁鐵、閥座、閥架和集成電子元件組成。將電源電壓和控制值電壓施加于連接器 。在出廠時已按照非常低的制造公差對控制值壓力特性曲線進行了調節。

基本原理

要設置系統壓力，需在控制電子元件處控制值。電子元件根據控制值驅動帶有電流的電磁線圈。由比例電磁鐵將電流轉換為機械力，機械力再通過電樞柱塞作用到閥架。將閥架推入閥座并阻塞油口P與T或Y之間的連接。如果閥架上的液壓力等于線圈磁力，該閥門通過提升閥架使其離開閥座來控制調定壓力，從而使液壓油能夠從油口P流到T或Y。如果控制值為零，則控制電子元件僅將小控制電流應用于比例電磁鐵，并且小調定壓力也會得到設置。

型號 DBETE – 帶集成電子元件（OBE）

在功能和設計方面，這些閥對應于型號 DBET。另外，在比例線圈上具有帶控制電子元件的外殼。 電源和控制值電壓施加于組件插頭。

在出廠中已按照低制造公差對控制值/壓力特性曲線進行了微調。

技術數據

型號 DBETE

重量  2.0kg； 2.15

安裝位置 可選

存儲溫度范圍  –20 至 +80°C

環境溫度范圍  –20 至 +50°C

液壓（用 HLP 46 測量；?油 = 40 °C ± 5 °C）

工作壓力 油口 P 420bar

壓力設定  50...420bar

回流壓力 油口 T 或 Y  分別施加零壓力至油箱

流量  2l/min

液壓油  符合 DIN 51524 規定的礦物油（HL，HLP）

液壓油溫度范圍  –20 至 +80°C

粘度范圍  20 至 380mm2/s，優為 30 至 46mm2/s

液壓油大允許污染度 - 符合 ISO 4406(c）規定的清潔度等級  等級 20/18/15 2

滯環 小于壓力設定的 4 %

反向死區  小于壓力設定的 0.5 %

響應靈敏度  小于壓力設定的 0.5 %

線性（流量 0.8 l/min）  設定壓力的 ±3 %

控制值/壓力特性曲線的容差為 0.8 l/min；增加的壓力

控制值為 20% 時  小于壓力設定的 ±1.5 %

控制值為 100 % 時  小于壓力設定的 ±1.5 %

階躍響應（Tu + Tg）0 → 100 % 及 100 % → 0管路容積 < 20 cm3; qV = 0.8 l/min   80ms（視系統而定！）

電氣

線圈小電流  ≤ 100mA

線圈大電流  1600 ± 10 %mA

電磁線圈電阻

20 °C 時的低溫值  5.5Ω

高溫值  8.05Ω

占空比  100%

電氣，集成元件（OBE）

電源電壓

標稱電壓  24VDC

下限值  21VDC

上限值  35VDC

電流消耗  ≤ 1.5A

要求的保險絲   2A，慢速熔斷

輸入

電壓  0 至 10V

電流  4 至 20mA

輸出 實際電流值  1 mV 1mA

符合 EN 60529 的閥防護類型   IP 65，帶安裝和鎖定配合連接器

型號 DBETE

組件插頭引腳 觸點 接口 “A1" 的引腳 接口 “F1" 的引腳

電源電壓 A 24 VDC（u（t）= 21 V 至 35 V）；/大≤ 1.5 A

B 0 V

實際值參考電位 C 參考觸點 F；0 V 參考觸點 F；0 V

差分放大器輸入 D 0 至 10 V；RI = 100 kΩ 4 至 20 mA；RI = 100 Ω

E 控制值參考電位

測量輸出（實際值） F 0 至 1.6 V 實際值（1 mV 1 mA）負載電阻 > 10 kΩ

保護性接地導線 PE 連接至線圈和閥體

符合 DIN EN 175201-804 的配合連接器，電纜截面的焊接觸點為 0.5 至1.5 mm2

塑料型號， 材料編號 R900021267（另外單獨購買）

金屬型號，材料編號 R900223890 （另外單獨購買）

電氣連接

型號 DBETE 的連接電纜

 – 建議：6 線，0.75 或 1 mm2 加保護性接地導線和屏蔽

 – 僅在供電側將屏蔽連接到 PE

 – 允許長度為 100 m

電源設備的電源電壓取決于供電電纜的長度。

型號 DBETE 的集成電子元件（OBE）

功能

通過連接 A 和 B 為電子元件提供電壓。控制值作用于差分放大器連接 D 和 E。

借助于特性曲線生成器，控制值/線圈電流特性曲線被調節到閥，從而對液壓中的非線性進行補償并獲得線性控制值/壓力特性曲線。

電流調節器調節線圈電流，而不受電磁線圈電阻影響。

比例線圈電子元件的功率級是通過時鐘頻率大約為 180 Hz 至 400 Hz 的斬波放大器來控制。輸出信號為脈寬調制（PWM）。

至于測試線圈電流，可以在插腳 F(+）和插腳 C(–）之間的插頭式連接器上測量與線圈電流成比例的電壓。1 mV 對應的線圈電流為 1 mA。

德國力士樂REXROTH直動式比例溢流閥訂貨號和型號：

R901198613 DBETE-6X/420G24K31A1V

R901119906 DBETE-62/315YG24K31F1V

R901064544 DBETE-62/50YG24K31A1V

R901064548 DBETE-6X/350YG24K31A1V

R901064278 DBETE-6X/315YG24K31A1V

R901029966 DBETE-62/50G24K31A1V

R901064677 DBETE-6X/200YG24K31A1V

R901064677 DBETE-62/200YG24K31A1V

R901029967 DBETE-6X/100G24K31A1V

R901029967 DBETE-62/100G24K31A1V

R901029968 DBETE-6X/200G24K31A1V

R901029969 DBETE-6X/315G24K31A1V

R901029969 DBETE-62/315G24K31A1V

R901029970 DBETE-62/350G24K31A1V

R901104476 DBETE-6X/420YG24K31A1V

R901045242 DBETE-6X/100G24K31F1V

R901045243 DBETE-6X/200G24K31F1V

R901045246 DBETE-62/315G24K31F1V

R901045248 DBETE-6X/350G24K31F1V

R901121103 DBETE-62/420G24K31F1V

R901236003 DBETE-6X/420YG24K31F1V

R901150563 DBETE-6X/100YG24K31F1V

力士樂REXROTH比例溢流閥R901198613

比例溢流閥 DBETE-6X/420G24K31A1V

R901198613 DBETE-62/420G24K31A1V

公稱尺寸 6, , P → T, , 通過集成電子元件實現電氣控制, , 24 VDC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

提升閥座設計中的比例壓力閥

直接驅動

壓力等級420巴

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列DBET（E）

工作壓力[bar]420

流量[l/min]2.

滑閥符號P→T

連接類型底板安裝

大小6.

驅動類型帶車載電子設備的電氣

端口數2.

切換位置數量2.

電源電壓24伏直流電

電子連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的連接器7極（6+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]1.6

力士樂REXROTH比例溢流閥

R901029967 DBETE-6X/100G24K31A1V

R901029967 DBETE-62/100G24K31A1V

公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

提升閥座設計中的比例壓力閥

直接驅動

壓力額定值100巴

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列DBET（E）

工作壓力[bar]420

流量[l/min]2.

滑閥符號P→T

連接類型底板安裝

尺寸6.

驅動類型集成電子設備的電氣

端口數量2.

切換位置數量2.

電源電壓24伏直流電

電氣連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的連接器7極（6+PE）

連接性模擬，命令值0…10 V

符合性說明CE–電磁兼容性2014/30/EU

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]1.6

力士樂REXROTH比例溢流閥

R901423919 DBETE-6X/100G24K31F1M

公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

提升閥座設計中的比例壓力閥

直接驅動

壓力額定值100巴

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列DBET（E）

工作壓力[bar]420

流量[l/min]2.

滑閥符號P→T

連接類型底板安裝

尺寸6.

驅動類型集成電子設備的電氣

端口數量2.

切換位置數量2.

電源電壓24伏直流電

電氣連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的連接器7極（6+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

密封NBR

重量[kg]1.58

力士樂REXROTH比例溢流閥

R901045242 DBETE-6X/100G24K31F1V

公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

提升閥座設計中的比例壓力閥

直接驅動

壓力額定值100巴

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列DBET（E）

工作壓力[bar]420

流量[l/min]2.

滑閥符號P→T

連接類型底板安裝

尺寸6.

驅動類型集成電子設備的電氣

端口數量2.

切換位置數量2.

電源電壓24伏直流電

電氣連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的連接器7極（6+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]1.88

力士樂REXROTH比例溢流閥

R901064545 DBETE-6X/100YG24K31A1V

公稱尺寸 6，P → T，P → Y，電氣帶集成電子元件，24 V DC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

提升閥座設計中的比例壓力閥

直接驅動

壓力額定值100巴

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列DBET（E）

工作壓力[bar]420

流量[l/min]2.

滑閥符號P→T，P→Y

連接類型底板安裝

尺寸6.

驅動類型集成電子設備的電氣

端口數量3.

切換位置數量2.

電源電壓24伏直流電

電氣連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的連接器7極（6+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]1.56

力士樂REXROTH比例溢流閥

R901150563 DBETE-6X/100YG24K31F1V

公稱尺寸 6，P → T，P → Y，電氣帶集成電子元件，24 V DC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

提升閥座設計中的比例壓力閥

直接驅動

壓力額定值100巴

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列DBET（E）

工作壓力[bar]420

流量[l/min]2.

滑閥符號P→T，P→Y

連接類型底板安裝

尺寸6.

驅動類型集成電子設備的電氣

端口數量3.

切換位置數量2.

電源電壓24伏直流電

電氣連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的連接器7極（6+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]1.59

力士樂REXROTH比例溢流閥

R901093993 DBETE-6X/200G24K31A1M

公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

提升閥座設計中的比例壓力閥

直接驅動

壓力額定值200巴

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列DBET（E）

工作壓力[bar]420

流量[l/min]2.

滑閥符號P→T

連接類型底板安裝

尺寸6.

驅動類型集成電子設備的電氣

端口數量2.

切換位置數量2.

電源電壓24伏直流電

電氣連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的連接器7極（6+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

密封NBR

重量[kg]1.61

力士樂REXROTH比例溢流閥

R901029968 DBETE-6X/200G24K31A1V

公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

提升閥座設計中的比例壓力閥

直接驅動

壓力額定值200巴

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列DBET（E）

工作壓力[bar]420

流量[l/min]2.

滑閥符號P→T

連接類型底板安裝

尺寸6.

驅動類型集成電子設備的電氣

端口數量2.

切換位置數量2.

電源電壓24伏直流電

電氣連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的連接器7極（6+PE）

連接性模擬，命令值0…10 V

符合性說明CE–電磁兼容性2014/30/EU

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]1.58

力士樂REXROTH比例溢流閥

R901415729 DBETE-6X/200G24K31F1M

公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

提升閥座設計中的比例壓力閥

直接驅動

壓力額定值200巴

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列DBET（E）

工作壓力[bar]420

流量[l/min]2.

滑閥符號P→T

連接類型底板安裝

尺寸6.

驅動類型集成電子設備的電氣

端口數量2.

切換位置數量2.

電源電壓24伏直流電

電氣連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的連接器7極（6+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

密封NBR

重量[kg]1.6

力士樂REXROTH比例溢流閥

R901045243 DBETE-6X/200G24K31F1V

公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

提升閥座設計中的比例壓力閥

直接驅動

壓力額定值200巴

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列DBET（E）

工作壓力[bar]420

流量[l/min]2.

滑閥符號P→T

連接類型底板安裝

尺寸6.

驅動類型集成電子設備的電氣

端口數量2.

切換位置數量2.

電源電壓24伏直流電

電氣連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的連接器7極（6+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]1.6

力士樂REXROTH比例溢流閥

R901064677 DBETE-6X/200YG24K31A1V

公稱尺寸 6，P → T，P → Y，電氣帶集成電子元件，24 V DC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

提升閥座設計中的比例壓力閥

直接驅動

壓力額定值200巴

產品屬性

連接圖 ISO 4401-03-02-0-05

產品系列 DBET（E）

工作壓力[bar]420

流量[l/min]2.

滑閥符號P→T，P→Y

連接類型底板安裝

尺寸6.

驅動類型集成電子設備的電氣

端口數量3.

切換位置數量2.

電源電壓24伏直流電

電氣連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的連接器7極（6+PE）

連接性模擬，命令值0…10 V

符合性說明CE–電磁兼容性2014/30/EU

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]1.56

力士樂REXROTH比例溢流閥 DBETE-6X/420G24K31F1V

R901121103 DBETE-62/420G24K31F1V

公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC

高性能范圍內的工業液壓閥。可靠地將壓力限制到設定值信號。

壓力等級 420 bar

直動式

錐座設計的連續壓力閥

連接圖ISO 4401-03-02-0-05

壓力 [bar]420

體積流量 [l/min]2

活塞符號P → T

連接類型板材結構

標稱尺寸6

驅動類型電氣帶集成電子元件

連接數2

開關位置數2

電源電壓24 VDC

電插頭7 針設備插頭 (6 + PE)

電氣連接說明7 針設備插頭 (6 + PE)，符合 EN 175201-804

液壓油HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封FKM

重量 [kg]1.601

力士樂REXROTH比例溢流閥 DBETE-6X/50G24K31A1V

R901029966 DBETE-62/50G24K31A1V

公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC

高性能范圍內的工業液壓閥。可靠地將壓力限制到設定值信號。

壓力等級 50 bar

直動式

連接圖ISO 4401-03-02-0-05

壓力[bar]420

流量[l/min]2.

假脫機符號P→ T

連接類型底板安裝

大小6

驅動類型帶有集成電子設備的電氣

端口數量2

開關位置數量2

電源電壓24V直流電

電氣連接器接頭7極（6+PE）

電氣連接說明連接器7極（6+PE），符合EN 175201-804

連通性模擬，命令值0…10 V

符合性說明CE–電磁兼容性2014/30/EU

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封件FKM

重量[kg]1.6

力士樂比例閥現貨4WREE6W32-30/V/24A1
